Високопрецизен центар за обработка на порти со 5 оски за компоненти на завесни ѕидови

Резиме на производот

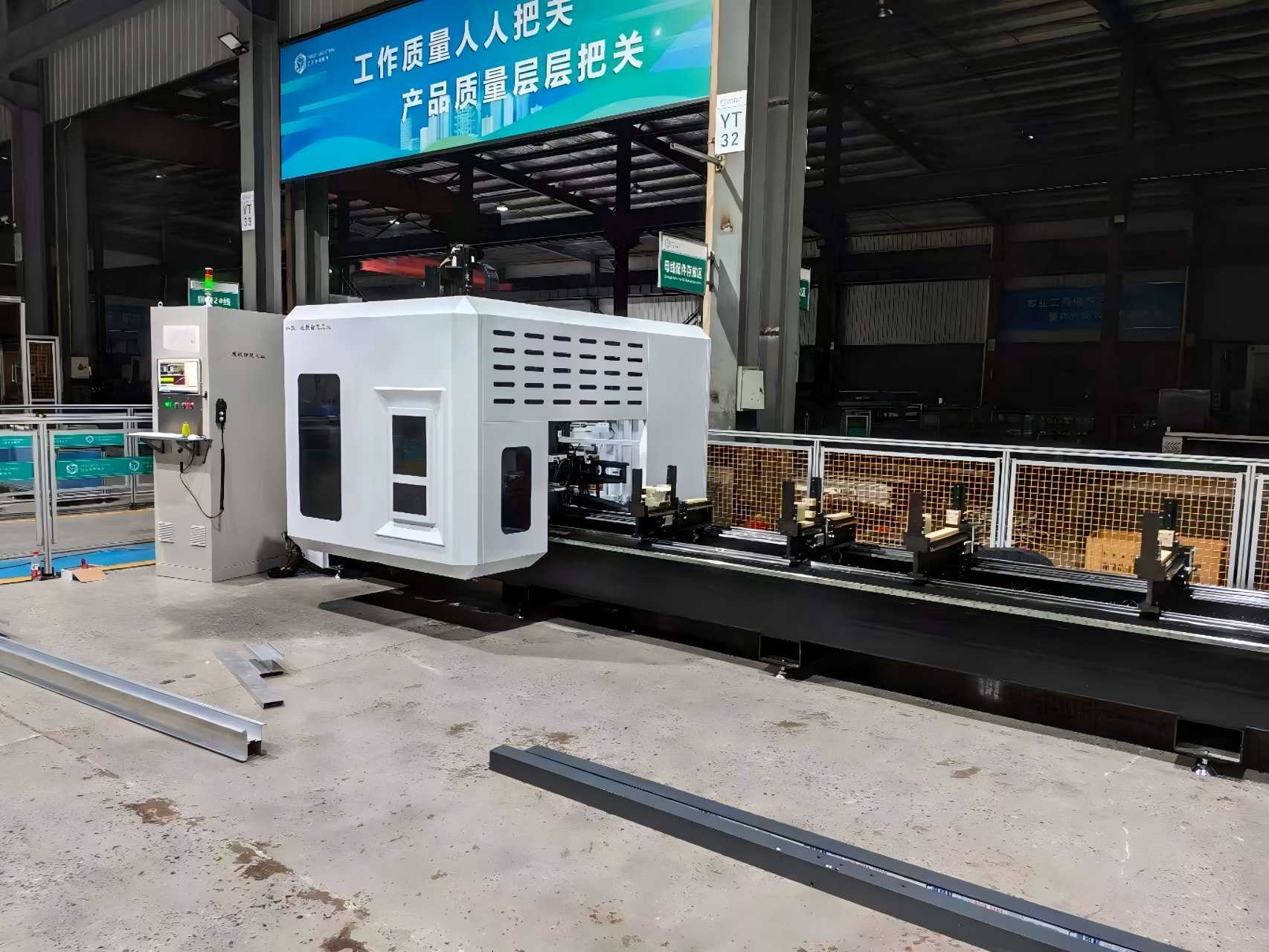

Нашиот центар за обработка на 5-оски подемен машински центар за завесни ѕидови е дизајниран да ги трансформира сложените архитектонски дизајни во прецизни фасадни компоненти. Со интегрирање на CAD/CAM програмирање со ротирачко глодање со A/C оска, машината обработува алуминиумски профили со голем формат, обединети панели и челични ѕидни рамки за завеси во едно поставување. Неговата тешка структура на подемен подемен обезбедува долготрајна стабилност и точност на позиционирање ±0,05 mm, додека автоматскиот менувач на алатки (ATC) овозможува континуирано глодање, дупчење, тапкање и сечење. Дизајниран за модерна изработка на фасади, го елиминира повторливото стегање, ги намалува трошоците за работна сила и обезбедува супериорен квалитет на површината за сложени геометрии.

Клучни карактеристики

•


  Симултана обработка со 5 оски за сложени геометрии на фасади и 3D контури

  Тешка структура на порти за висока цврстина и амортизација на вибрации

  Областа за обработка со голем формат што поддржува преголеми завесни ѕидни панели

  Електро-вретено со голема брзина оптимизирано за алуминиумски и челични профили

  Автоматски менувач на алатки (ATC) за континуирана обработка

  Напреден систем за контрола на CNC компатибилен со мејнстрим CAD/CAM софтвер

  Прилагодлива конфигурација за обединето и модуларно производство на завеси

  CE сертифициран со глобална поддршка по продажбата




Технички спецификации

Како функционира

. CAD / CAM програмирање

Архитектонските дизајни на завеси се креирани во CAD софтвер и се претвораат во CNC патеки за алатки преку CAM. Системот пресметува оптимални агли на сечење, траектории на алатот и секвенци на обработка за сложени фасадни геометрии.

2. Стегање на работното парче

Долгите алуминиумски или челични профили на ѕидовите за завеси, како и големите фасадни панели, безбедно се фиксираат на работната маса контролирана од CNC користејќи адаптивни пневматски стеги кои ги избегнуваат областите за обработка и спречуваат деформација.

3. Движење на подемен (X / Y / Z оски)

Подеменот од типот на мост се движи по X-оската (должина), додека машинската глава се движи низ Y-оската (ширина) и Z-оската (висина). Овој опсег на патување со голем формат поддржува непречена обработка на компоненти за завесни ѕидови со целосна големина.

4. Симултана обработка со 5 оски (A/C оски)

Покрај линеарното движење, главата на вретеното се навалува преку А-оската и се ротира преку C-оската, овозможувајќи глодање со сложен агол, обработка на дренажни жлебови и 3D контурно сечење без да се отсвири работното парче.

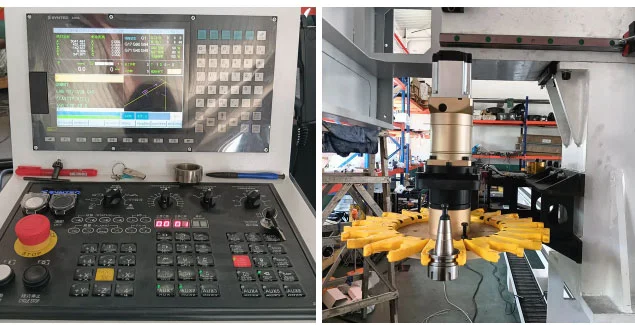

5. Автоматско менување на алатката (ATC)

Дупчалки, крајни мелници, чешми и ножеви за пила се чуваат во списанието за алат. ATC автоматски ги заменува алатките во текот на циклусот, овозможувајќи целосна обработка на завеси, трансомови и панели во една операција.

6. Прецизен излез

Мерењето во процесот и компензацијата во реално време обезбедуваат прецизност на димензиите. Готовите компоненти на завесниот ѕид се подготвени за склопување, со чисти рабови, точни позиции на дупките и сложени 3D профили.

Процесен тек:

Модел CAD → Патека за алат CAM → Стегање → Движење на подемен дел X/Y/Z → Навалување на оската за климатизација → глодање / дупчење / удирање → завршена компонента за завеса

Главен опсег на апликација

Типични апликации заЦентар за обработка на завеси со 5 оски за завесавклучуваат:

1. Алуминиумски ѕидни рамки за завеси во висококатница
2. Истиснување на фасади на стакло со скриена рамка и со отворена рамка
3. Аголни споеви на завеси и фасадни профили во специјална форма
4. Сончева соба, светларник и големи алуминиумски профили на прозорци и врати
5. Алуминиумски држачи за стаклена завеса со завеса со точка
6. Индустриска алуминиумска фасада и украсни челични ѕидни профили
7. Воздухопловни лесни алуминиумски профили (компатибилни меѓу индустријата)

Соодветни суровини: 6063 алуминиумска легура, шупливи истиснување, цврст алуминиум, челик со тенок ѕид, архитектонски профили од PVC.

Најчесто поставувани прашања

1. Кои материјали може да ги обработи оваа машина?

Оптимизиран е за алуминиумски профили на завеси и поддржува челични и композитни фасадни материјали.

2. Дали оваа машина е погодна за обединети завесни ѕидови?

Да. Големиот распон на подемен и способноста за 5 оски го прават идеален за обединети и модуларни фасадни системи.

3. Дали може да се прилагоди областа за обработка?

Да. Патувањето X / Y / Z и ширината на подеменот може да се прилагодат според барањата на проектот.

4. Кои контролни системи се поддржани?

Стандардните опции вклучуваат Siemens, Fanuc и OSAI, сите компатибилни со мејнстрим CAD/CAM софтверот.

5. Дали машината поддржува автоматски производствени линии?

Да. Може да се интегрира со автоматски системи за утовар и истовар за континуирано производство.

Зошто да ја изберете оваа машина

Ефикасност на едно поставување – Нема повеќекратно стегање, помалку грешки во аголот

Прецизност за архитектонски стандарди – прецизност ± 0,05 mm за видливи фасадни површини

Скалабилно производство - Погодно и за приспособување на мали серии и за масовно производство

Глобална усогласеност – CE сертифициран и дизајниран за меѓународни проекти

Зошто да ја изберете оваа машина

Ефикасност на едно поставување – Нема повеќекратно стегање, помалку грешки во аголот

Прецизност за архитектонски стандарди – прецизност ± 0,05 mm за видливи фасадни површини

Скалабилно производство - Погодно и за приспособување на мали серии и за масовно производство

Глобална усогласеност – CE сертифициран и дизајниран за меѓународни проекти
