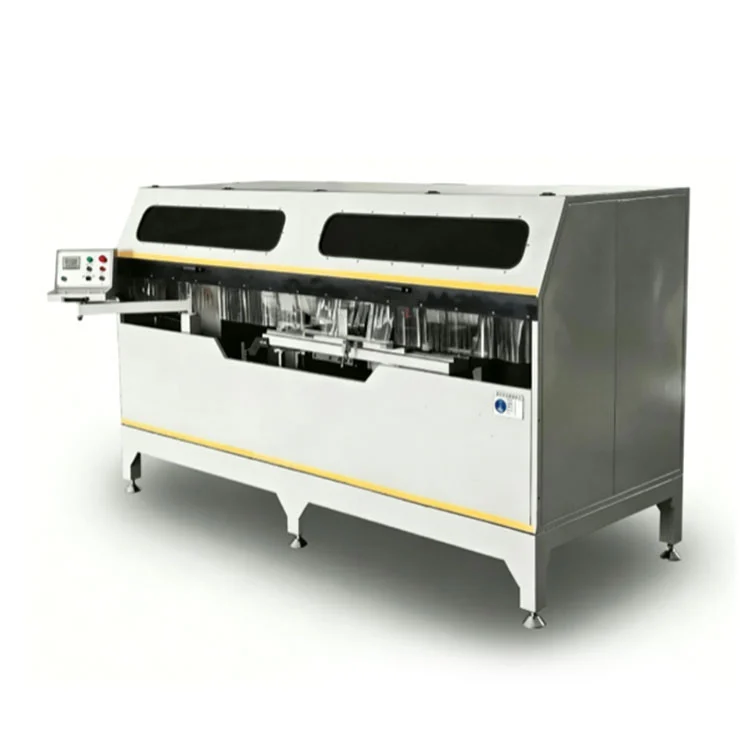

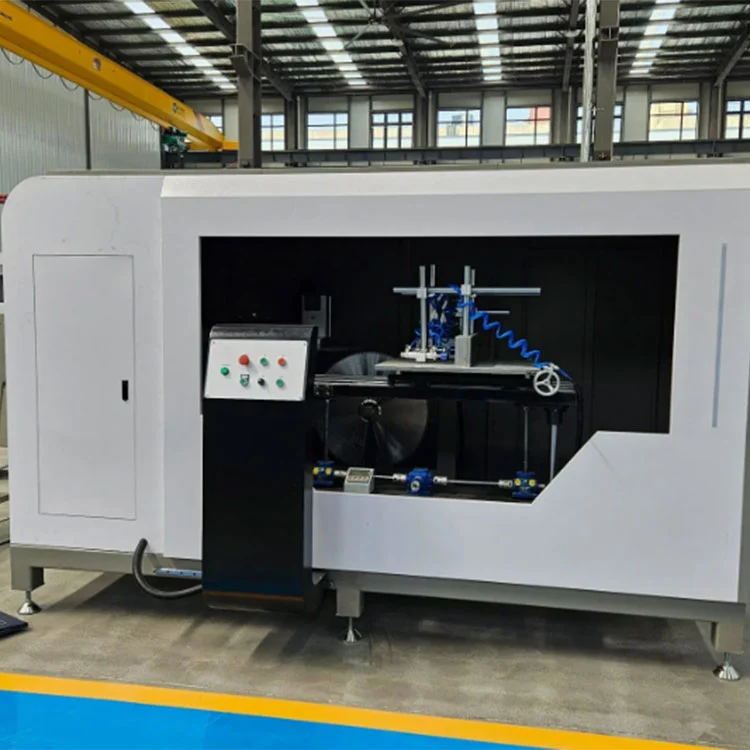

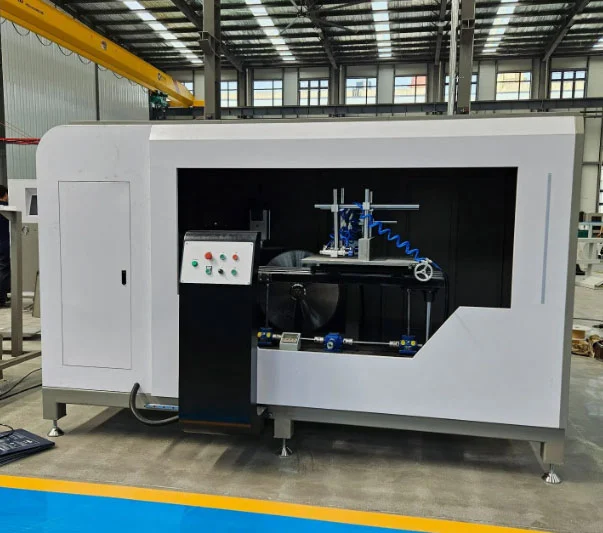

Тешка пила за засекување на завеси

Оваа CNC пила за засекување со две сечила е изградена за сечење на засеци, жлебови и агли на сложени делови во профилите на алуминиумските завесни ѕидови, облогите, трансомите и архитектонските екструзии. Два мотори со моќност од 2,2 kW придвижуваат пар сечила за пила со карбид Φ550 mm при 2800 вртежи во минута, при што секое сечило се ниша ±45° под контрола на дигитално отчитување. Хидропневматскиот систем за напојување го унапредува поставеното сечило со прилагодлива брзина од 0–3 m/min, а пневматските стеги го обезбедуваат работното парче од вертикални и хоризонтални насоки. Рамката од заварен челик и леано железо е подложена на третман со стареење со вибрации за да се одржи стабилноста при континуирани оптоварувања на сечење.

Тешка пила за засекување на завеси

Карактеристики

Машинска рамка

НаТешка пила за засекување на завесие изведен со заварена челична конструкција со дебели ѕидови и греда од леано железо. Склопот се старее со вибрации пред обработката, процес наменет за ублажување на внатрешниот стрес и намалување на веројатноста за деформација со текот на времето. Резултирачката стабилност при оптоварување на сечењето помага да се одржи конзистентна геометрија на засеците за време на продолжените производни циклуси.

Двојни ножеви за пила

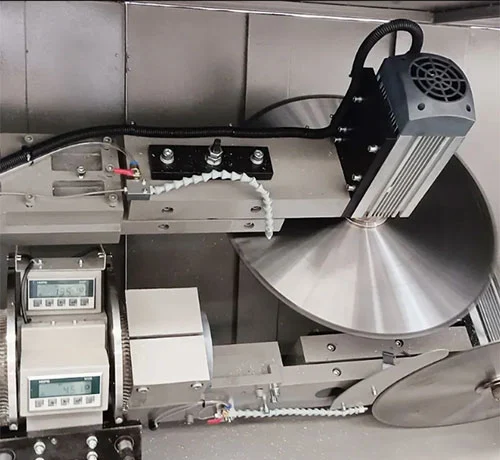

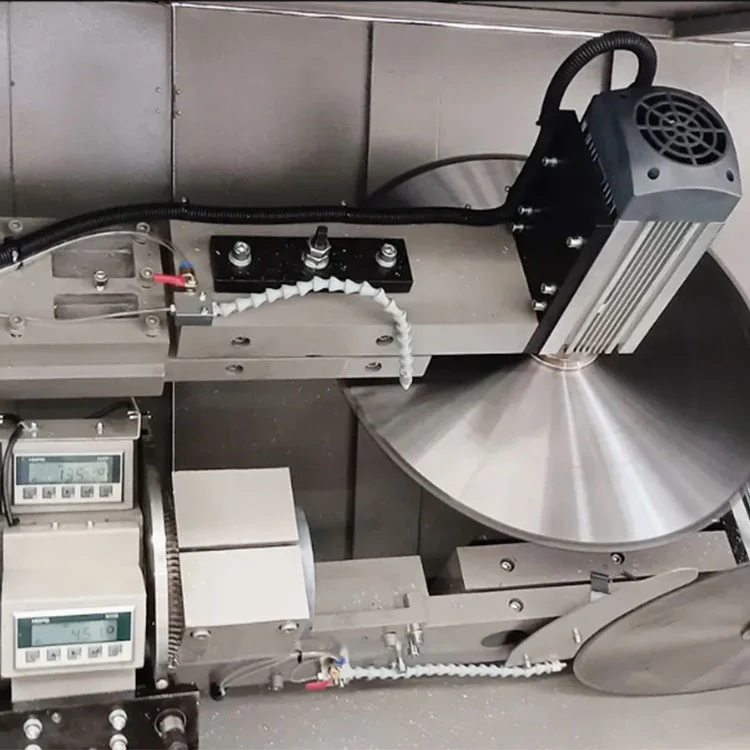

Две ножеви со врвови од карбид Φ550 mm, секој управуван од мотор од 2,2 kW при 2800 вртежи во минута, обезбедуваат дејство на сечење. Двете сечила може да се наместат да се лулаат ±45°, овозможувајќи засекување и сложени аголни пресеци на профилите на ѕидовите на завесите без промена на алатот. Дијаметарот на сечилото и геометријата на забот се избрани за сечење на алуминиум, со цел за завршна обработка без гребнатини што обично не бара секундарно полирање.

Контрола на дигитален дисплеј

Дигитално отчитување на магнетна скала го прикажува аголот на сечење и висината на работната маса во реално време. Точноста на позиционирањето е наведена на ±0,1 mm. Операторот го поставува саканиот агол со помош на дигиталниот дисплеј, а позициите на сечилата се прилагодуваат соодветно, обезбедувајќи референца за повторливи поставки низ производните серии.

Пневматско стегање

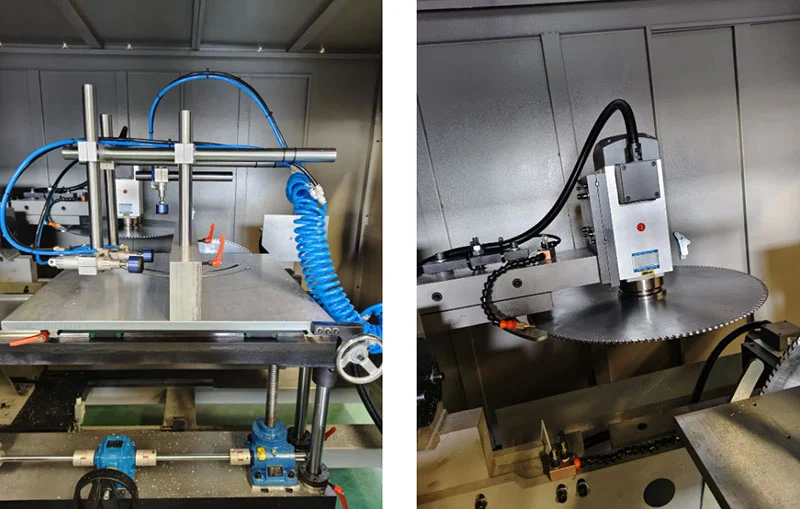

Вертикалните и хоризонталните пневматски тела, испорачани со воздушен притисок од 0,5–0,8 MPa, го држат алуминиумскиот профил за време на циклусот на сечење. Силата на стегање се дистрибуира за да се зацврсти работното парче без означување на површината. Стегањето и ослободувањето се контролираат преку циклусот на циклусот на машината.

Хидро-пневматско хранење

Напојувањето на сечилото користи хидро-пневматски систем со прилагодлив опсег на брзина од 0–3 m/min. Контролираната стапка на напојување помага да се избегне деформација на профилот и врзување на сечилото, особено кога се сечат подебели или поголеми истиснувања на ѕидот на завесата со попречен пресек.

Безбедност и заштита на животната средина

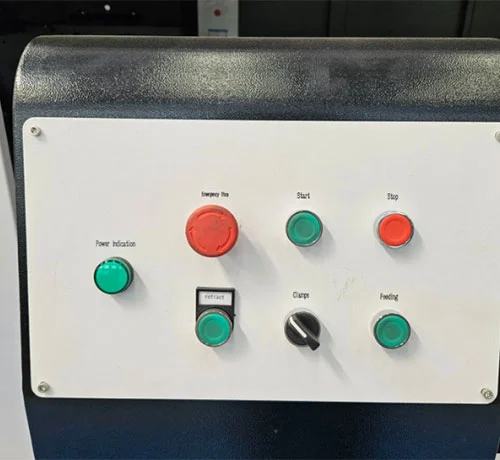

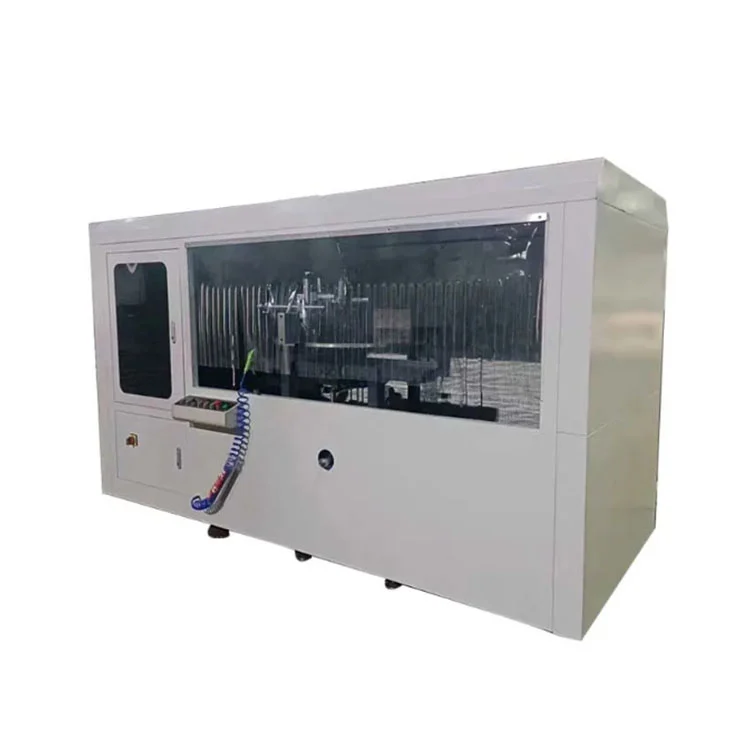

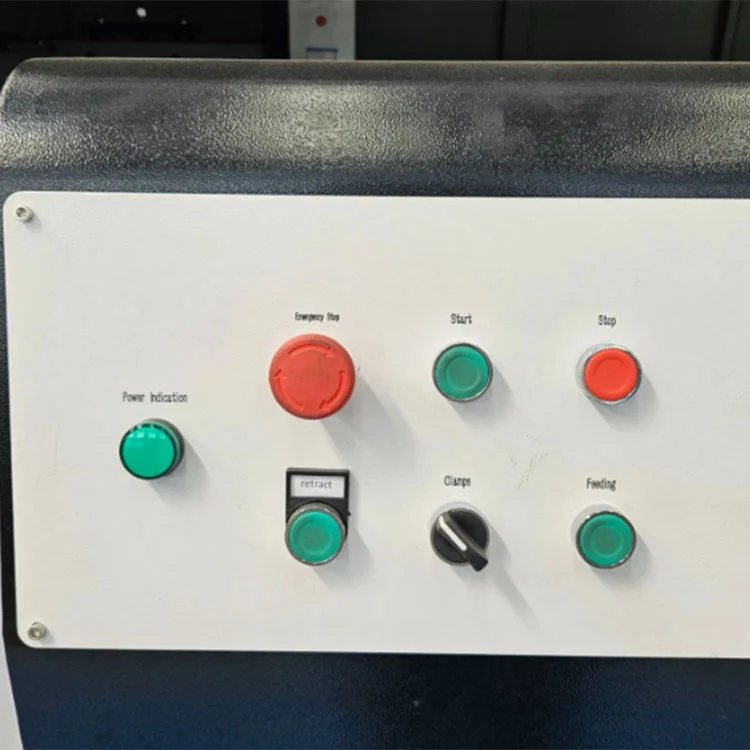

Заштитното куќиште со целосно покривање со проѕирни панели ја опкружува зоната за сечење. Вклучени се копче за итно запирање, заштита од преоптоварување и сензори против судир. Вградениот систем за ладење со магла ја намалува топлината и прашината при сечење, одржувајќи ја непосредната работна површина почиста и исполнувајќи ги стандардните безбедносни барања во работилницата.

Како функционира

1. Операторот го поставува алуминиумскиот профил на работната маса и ги активира пневматските стеги, кои го прицврстуваат работното парче и од вертикална и од хоризонтална насока.
2. Посакуваниот агол на сечење се поставува со помош на дигиталниот дисплеј со магнетна скала, а двојните сечила на пилата се соодветно поставени во опсегот ±45°.
3. The hydro-pneumatic feed system advances the spinning blades into the profile at a controlled rate (0–3 m/min), cutting notches, grooves, or compound angles in a single pass.
4. Системот CNC поддржува CAD графички увоз и графичко програмирање, дозволувајќи им на операторите да ги дефинираат шемите на засеците, позициите на дупките и димензиите на отворите директно од дизајнерските датотеки.
5. Целосната конфигурација на серво-мотор со три оски (оски X, Y, Z управувани од багажник и завртки и топчести завртки) овозможува вистинско поврзување со три оски за дупчење, жлебови за глодање, тркалезни дупки, дупки во специјална форма, отвори за клучеви и мијалници во едно стегање.
6. Опционална тристрана преклопна работна маса овозможува профилот да се обработува на три страни без да се репозиционира, подобрувајќи ја ефикасноста на обработката за сложени алуминиумски екструзии.
7. Откако ќе заврши циклусот на сечење, сечилата се повлекуваат, стегите се ослободуваат и обработениот профил се отстранува.

Производител и гаранција

Shandong Lebulang Precision Machinery Co., Ltd., која работи како Lebulang Machine, произведува опрема за обработка на алуминиум во својата фабрика Џинан, Кина од 1996 година.Тешка пила за засекување на завесисе испорачува фабрички директно со CE и ISO сертификат. За главната структура важи 12-месечна гаранција. Вклучени се далечинска техничка поддршка, видеа за обука за работа и англиски прирачник. Обуката на лице место и пуштањето во работа може да се организираат со дополнителни трошоци. Резервните делови како што се сечилата на пилата, пневматските заптивки и компонентите за водење се складирани за испраќање.

Најчесто поставувани прашања

П1: Која е максималната големина на профилот што оваа машина може да ја обработи?

О: Стандардниот модел се справува со профили до 300×250 mm со максимална длабочина на сечење од 175 mm. Прилагодени конфигурации за поголеми делови до 350×300 mm се достапни на барање.

П2: Дали може да пресече агли поинакви од ±45°?

О: Стандардниот модел поддржува произволно сечење под агол од ±45° од двете страни. Опционална CNC верзија го проширува опсегот до ±90° за посложени геометрии на профилот.

П3: Која е точноста на обработката?

О: Точноста на позиционирањето е наведена на ±0,1 mm, со прецизност на повторено позиционирање од ±0,05 mm под конзистентни работни услови.

П4: Дали обезбедувате услуга по продажбата и обука?

О: Обезбедени се бесплатни онлајн обуки за работа и далечинска техничка поддршка. Обуката и инсталацијата на лице место може да се организираат одделно. Важи 12-месечна гаранција, со доживотна техничка поддршка на располагање.

П5: Дали машината е погодна за масовно производство?

О: Синхроното сечење со две сечила, пневматското стегање и контролираниот систем за напојување се дизајнирани за континуирано производство во постројки за производство на ѕидови за завеси. Месечниот производствен капацитет од фабриката е приближно 50 комплети.
