800mm CNC завеса ѕид Крај Фреза

Shandong Lebulang Precision Machinery Co., Ltd., која работи под брендот Lebulang Machine, произведува опрема за обработка на алуминиум во својата фабрика во Џинан, Кина од 1996 година. Се одликува со патување со X-оска од 800 mm, автоматско ротирање на вретеното од 0° до 90°, основа од тешко леано железо и повеќепрофилно стегање за сериско производство. Индустрискиот CNC систем SYNTEC со HMI лесен за корисникот поддржува увоз на USB CAD и однапред вчитани библиотеки на профили за брзо поставување.

• Патување на оската X 800 mm:На800mm CNC завеса ѕид Крај Фрезаобезбедува 800 mm работна должина долж оската X, сместувајќи големи завеси и фасадни профили во едно поставување.
• Серво контрола на CNC со 3 оски:Оските X, Y и Z се придвижуваат со серво мотори споени со прецизни топчести завртки. Точноста на позиционирањето е наведена на ±0,02 mm, поддржувајќи конзистентни димензии на жлебот и жлебот низ производните серии.
• Тешка основа од леано железо:Креветот на машината е леано железо, дизајниран да ги пригушува вибрациите и да одржува стабилност при мелење со голема брзина. Ова придонесува за мазни краеви без гребнатини и подолг век на траење на алатот.
• Автоматско ротирање на вретеното од 0° до 90°:Вретеното за глодање може да се ротира од 0° (хоризонтално) до 90° (вертикално) под контрола на програмата. Хоризонталните и вертикалните профилни краеви може да се обработуваат во едно стегање без рачно менување на работното парче или алат.
• Стегање со повеќе профили:Уредот за стегање може да обезбеди 3 до 5 профили истовремено, овозможувајќи сериска обработка на идентични операции на крајно мелење во еден циклус.
• Индустриски CNC систем SYNTEC:Контролната единица вклучува HMI во боја, USB-порта за увоз на CAD-датотеки и претходно вчитани библиотеки на профили со заеднички геометрии на теглата и засекот. Операторите ја избираат програмата, ги вчитуваат профилите и го започнуваат циклусот без да пишуваат G-код.

800mm CNC завеса ѕид Крај Фреза

Како функционира

На800mm CNC завеса ѕид Крај Фрезаработи со оптоварување на операторот до пет алуминиумски профили во пневматското стегање. Откако ќе ја изберете програмата за обработка од контролерот SYNTEC - или од претходно вчитаната библиотека или датотека увезена со CAD - циклусот започнува. Серво-погонуваните оски X, Y и Z го поставуваат глодалото на првиот крај на профилот. Вретеното може автоматски да се ротира помеѓу 0° и 90° за да се обработат и хоризонталните и вертикалните површини без да се одврзат работните парчиња. Ф350 mm карбид глодач кој работи со 2800 вртежи во минута го отстранува материјалот за да формира шпиц, засеци и жлебови. Максималната длабочина на стегачот е 100 mm, а максималниот пресек на профилот е широк 330 mm и висина 180 mm. По завршувањето на програмираната низа на едниот крај, оските се препозиционираат на следното работно парче. Откако ќе завршат сите профили во серијата, стегите се ослободуваат и операторот ги отстранува обработените делови.

Клучни компоненти

• Кревет за машина за леано железо:Обезбедува цврста основа за придушување на вибрациите за линеарните водилни шини и подвижните оски. Масата на лиење помага да се одржи стабилноста на сечењето при тешки глодања.
• Серво мотори и топчести завртки (X/Y/Z):Серво погоните со наизменична струја со топчести завртки за прецизно мелење обезбедуваат точност на позиционирање од ±0,02 mm низ патувањето на оската X од 800 mm, капацитетот во ширина од 330 mm и капацитетот во висина од 180 mm.

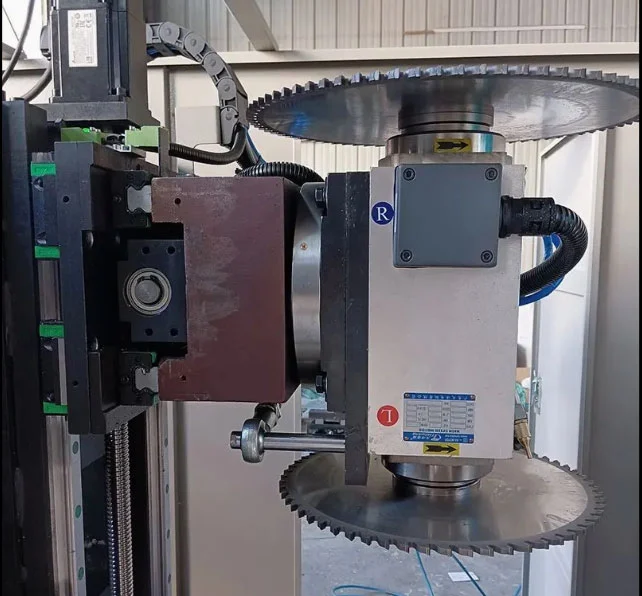

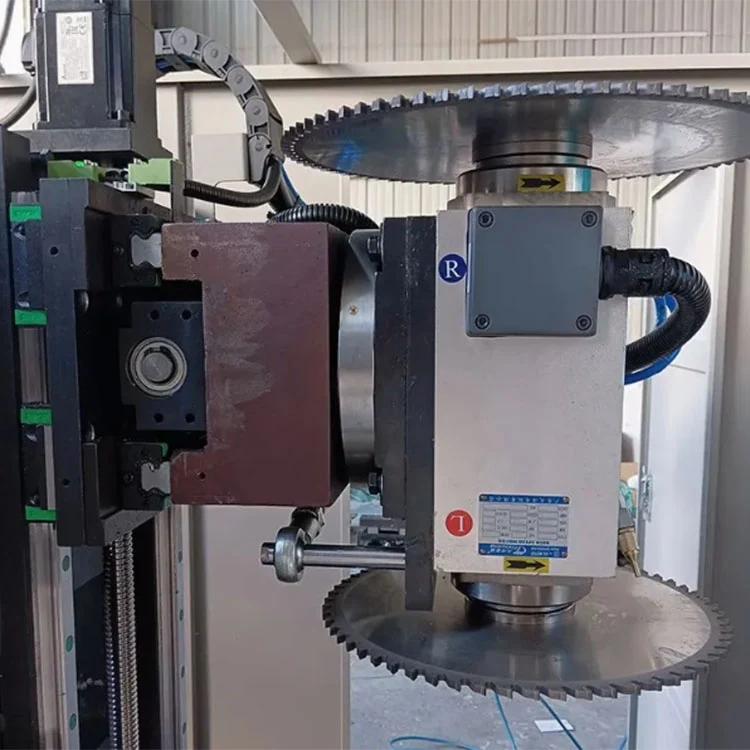

• Склоп на ротирачко вретено:Мотор од 3 kW го придвижува глодалото Φ350 mm при 2800 вртежи во минута. Куќиштето на вретеното се ротира од 0° до 90° под серво контрола за автоматско префрлување помеѓу хоризонтално и вертикално крајно глодање.

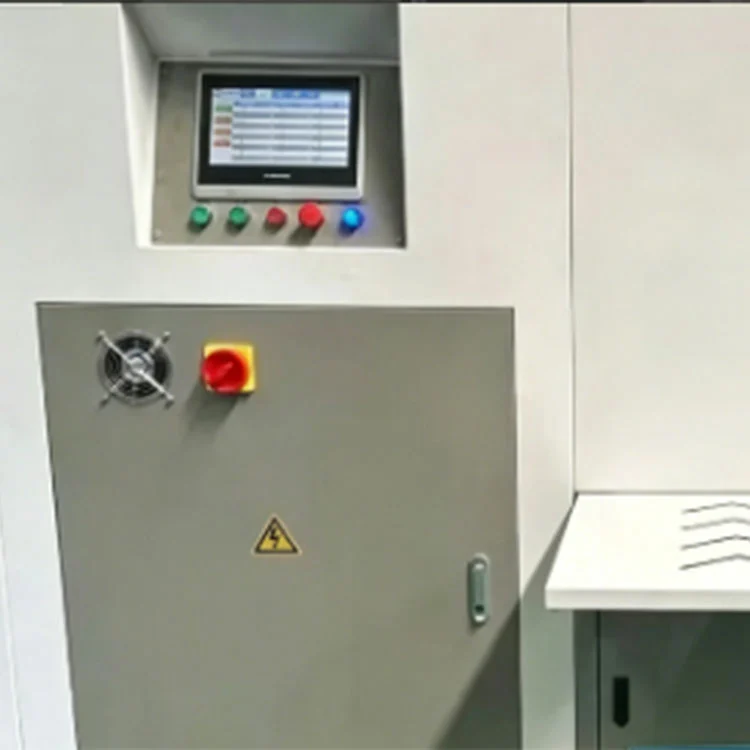

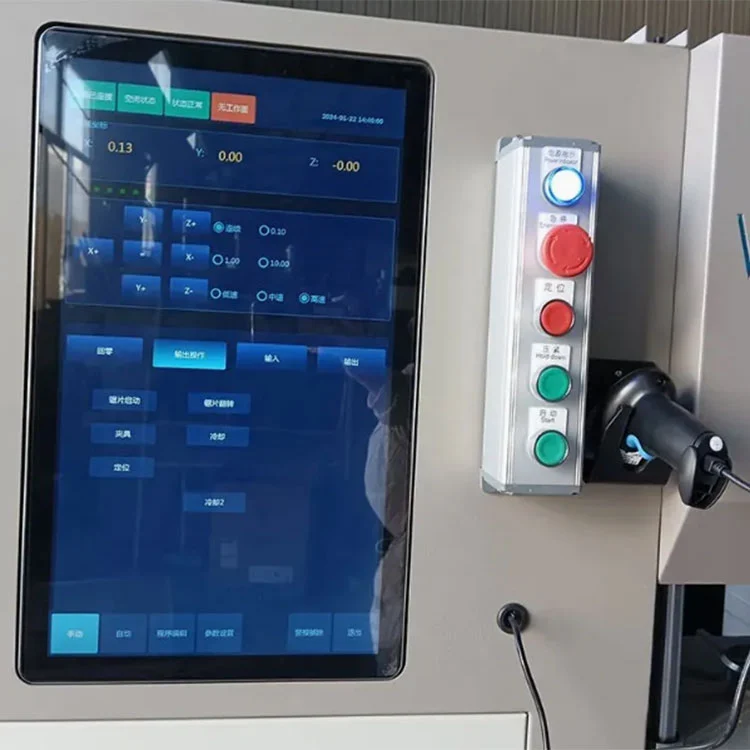

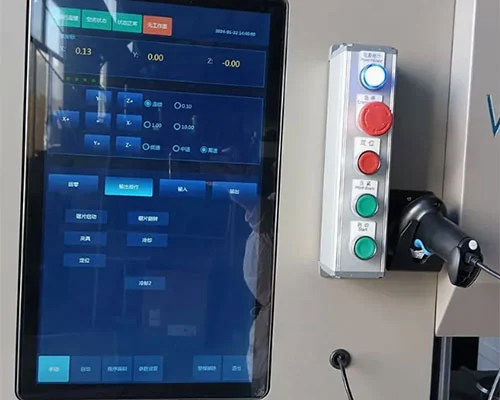

• SYNTEC CNC контролер:Индустриски CNC систем со екран на допир во боја HMI. Складира библиотеки на профили, увезува CAD цртежи преку USB и управува со движењето на оската, ротацијата на вретеното и секвенците на стегање.

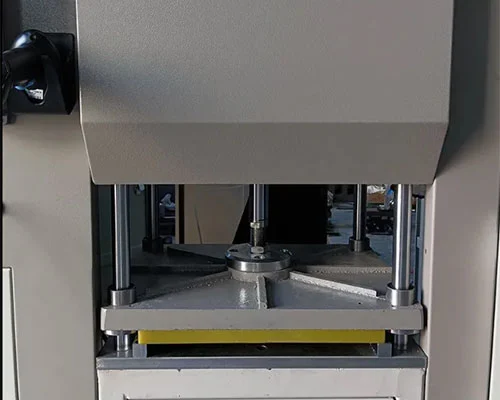

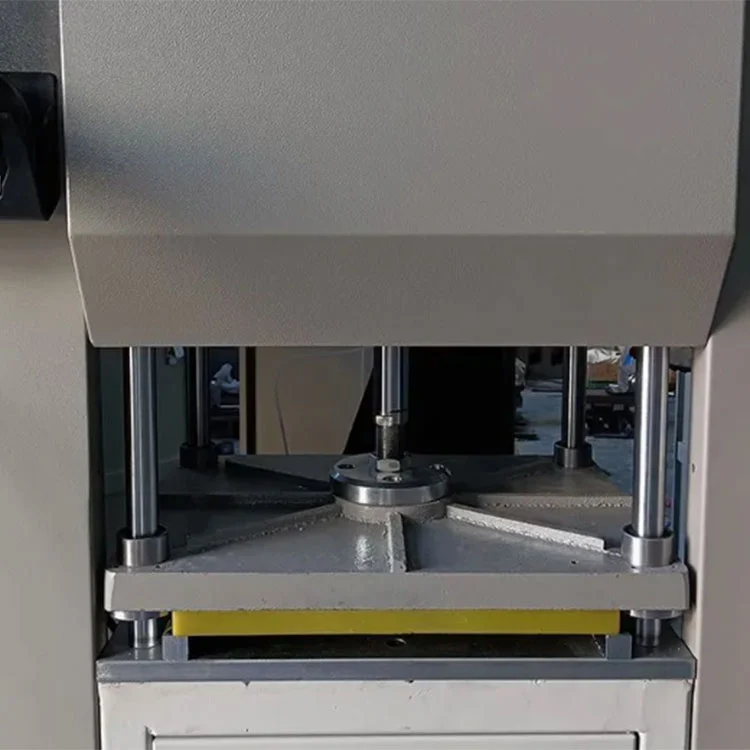

• Пневматска повеќепрофилна стега:Држи 3 до 5 профили истовремено. Силата на стегање се регулира со доводот на воздушниот притисок поставен помеѓу 0,5 и 0,8 MPa. Вметнувањата на вилицата може да се менуваат за различни пресеци на профили.
• Безбедносно куќиште:Штитниците ја покриваат зоната на мелење за време на работата. Колото за итно запирање ги запира сите оски и ротација на вретеното кога се активира.

Апликации

На800mm CNC завеса ѕид Крај Фрезасе користи за:

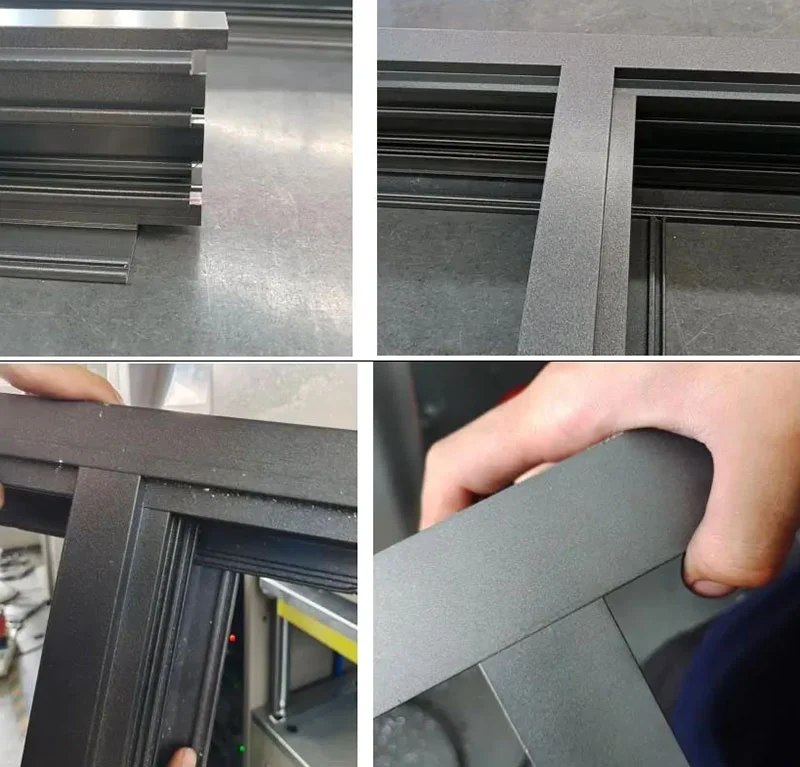

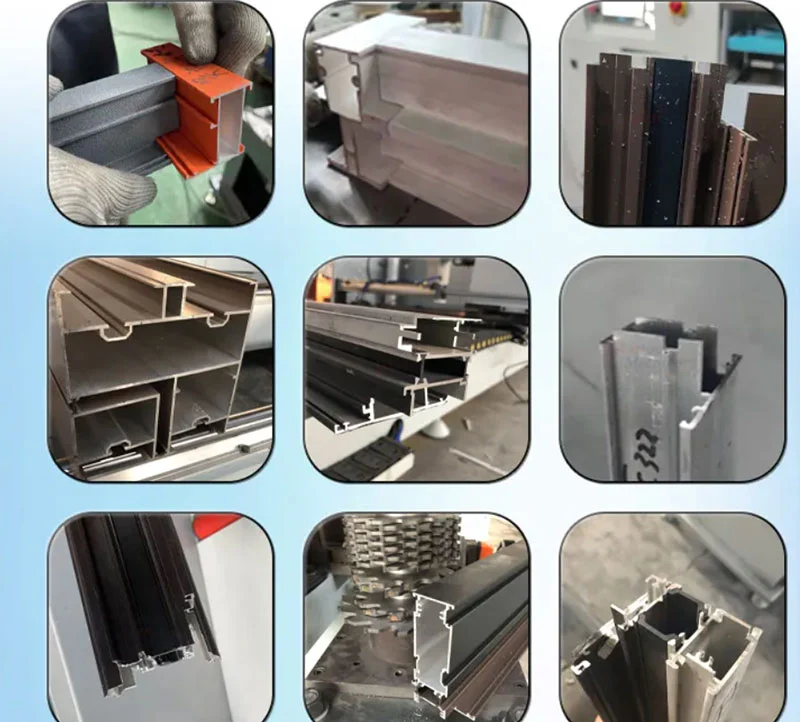

• Алуминиумски ѕид за завеси и крајно глодање на фасадниот профил.
• Обработка на лопатка и прекривка на рамката на вратите и прозорците.
• Засекување на архитектонски алуминиумски профил и сечење со жлеб.

Пакување и испорака

1. Целосно филмско обвивка на машината за заштита од влага.
2. Подлога против судир на сите агли и испакнати делови.
3. Гајба и палета од иверица без фумигација со челично ременче за сигурен транспорт.

Производител и гаранција

• Воспоставен производител:Shandong Lebulang Precision Machinery Co., Ltd. произведува опрема за обработка на алуминиум и ПВЦ во својот капацитет во Џинан, Кина од 1996 година.800mm CNC завеса ѕид Крај Фрезасе испорачува фабрички директно со CE и ISO 9001 сертификат.
• Гаранција и поддршка:Едногодишна гаранција ја покрива главната структура против производствени дефекти. Далечинска техничка поддршка, видеа за работа и англиски прирачник се обезбедени без дополнителни трошоци.
• Резервни делови:Вообичаено заменетите артикли како што се фрези, челусти за стегање и заптивки се складирани и може да се испраќаат со редовни товарни пратки.
• Приспособување:Конфигурациите OEM и ODM се прифатени. Спецификациите за напон, патување на оската X и вретено може да се прилагодат на барањата на клиентите.

Најчесто поставувани прашања

П1: Кои профили може да ги обработи оваа машина?

О: Дизајниран е за профили од алуминиумски ѕидови за завеси, истиснување на фасади и делови од рамката на вратите и прозорците. Максималниот пресек за обработка е широк 330 mm и висина 180 mm, со длабочина на тегне до 100 mm.

П2: Како функционира автоматското ротирање на вретеното?

О: Вретеното се ротира од 0° (хоризонтално) до 90° (вертикално) под серво контрола. Ова ѝ овозможува на машината да ги меле и хоризонталните и вертикалните профилни краеви во едно стегање без операторот да има потреба да го репозиционира работното парче или рачно да го менува алатот.

П3: Колку профили може да се обработат одеднаш?

О: Пневматскиот прицврстувач може да собере 3 до 5 профили истовремено, во зависност од пресекот на профилот. Сите затегнати профили се обработуваат во истиот циклус.

П4: Дали програмирањето е тешко?

О: Контролорот SYNTEC вклучува однапред вчитани библиотеки на профили со вообичаени геометрии на тегла и засеци. CAD-датотеките може да се увезат и преку USB. Операторите ја избираат програмата од екранот на допир и го започнуваат циклусот. Обезбедени се англиски прирачник и видео за работа.

П5: Дали напојувањето може да се прилагоди за различни земји?

О: Да. Стандардната конфигурација користи трифазна енергија од 380V/50Hz. Други напони и фреквенции може да се наведат во моментот на нарачката за да одговараат на локалните електрични стандарди.
