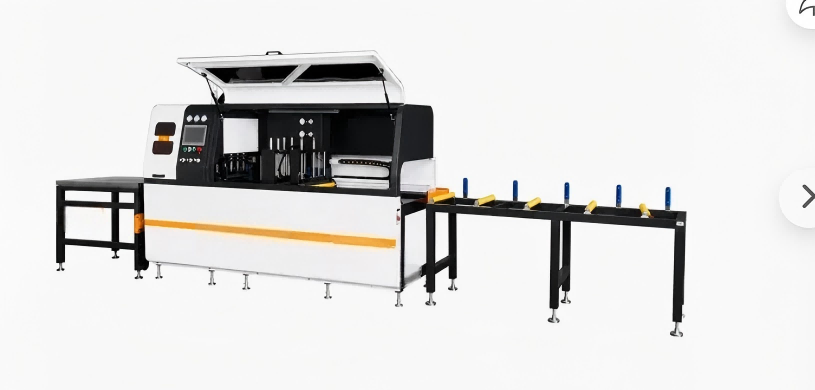

ЦПУ кружна пила со висока прецизност за индустриски алуминиумски профили

Технички спецификации

Како работи пилата

НаЦПУ кружна пила за индустриски алуминиумски профилиработи со серво-управувана оска за напојување што го позиционира профилот под сечилото на пилата според должината внесена на екранот на допир. Операторот ја вчитува алуминиумската екструзија на влезната ролна маса, ја избира програмата за сечење од меморијата или внесува нови димензии и го започнува циклусот. Пневматските стегалки се заглавуваат и од вертикална и од хоризонтална насока за да го држат профилот наспроти референтните стопи. Главата на пилата, опремена со цилиндар за амортизација на гас-течност, се спушта низ материјалот со контролирана стапка на напојување за да произведе квадрат, без бруси. Спреј со атомизирана течност за сечење ги лади сечилото и работното парче за време на сечењето. Откако сечилото ќе се повлече, стегите се ослободуваат и сервото напојување го унапредува профилот до следната положба на сечење. Стандардната конфигурација се сече на 90° и ±45°. Со изборниот CNC аголен модул, главата на пилата се ротира до кој било агол помеѓу 22,5° и 157,5° под контрола на програмата.

Клучни карактеристики

±0,1 mm Точност на сечење – Серво контролираното напојување обезбедува исклучителна повторливост.

Целосно автоматски циклус – интегрирано автоматско полнење, стегање, сечење и растоварување.

Рамка за тешка работа - челична заварена структура ослободена од стрес ги намалува вибрациите и го продолжува животниот век на сечилото.

Сечење без брус - оптимизираната брзина на сечилото и системот за ладење со магла ја минимизираат постобработката.

Флексибилно сечење со агол - Стандардно 45° / 90°; прилагодени агли достапни на барање.

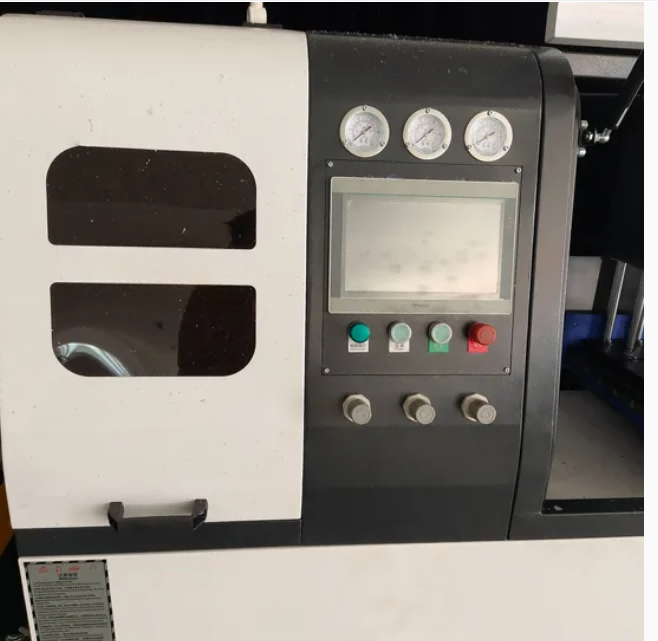

CNC интерфејс за корисник – Интуитивен HMI екран на допир за брзо поставување и минимален тренинг.

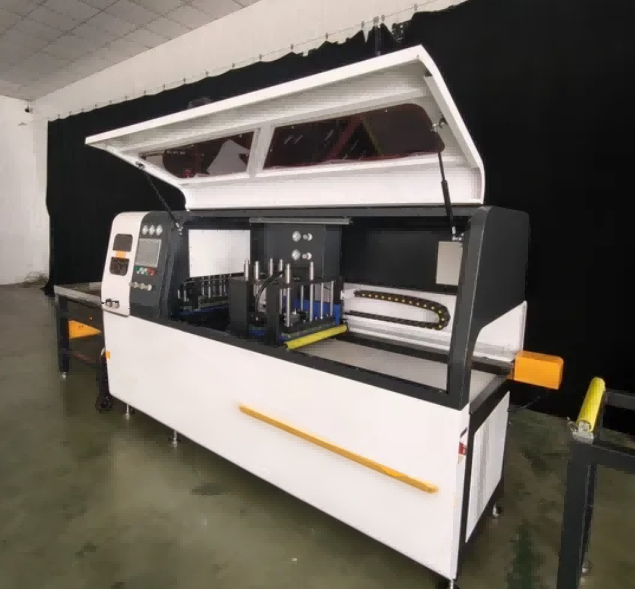

Безбедноста на прво место – Целосно затворена заштита со заштитни брави и електричен кабинет усогласен со CE

Апликативни сценарија

Алуминиумски профили за прозорци и врати

Системи за завеси и фасадни ѕидови

Сечење рамка на соларни панели

Индустриски алуминиумски екструзии

Железнички транзитни и автомобилски алуминиумски делови

Профили за мебел и ладилници

ЦПУ кружна пила за индустриски алуминиумски профили Изборни модули за надградба

1. Структура за сечење со нула опашка (остаток на опашка ≤5 mm, висока искористеност на материјалот)
2. Автоматска транспортна линија со ролери за товарење и растоварање за профили долги 6 m
3. CNC модул за сечење со произволен агол (22,5°--157,5°)
4. Колектор за прашина за складирање на чипови со голем капацитет
5. Модул за далечинско онлајн дијагностика и статистика на податоци за IoT
6. Пакет повеќеделни синхрони тела за стегање
7. Прилагодено продолжено патување на напојување до 12000 mm

Работен процес

Автоматско вчитување - Профилите се вчитуваат преку валјак транспортер или автоматски натоварувач.

Прецизно позиционирање – Серво-погонот обезбедува точна должина на сечењето.

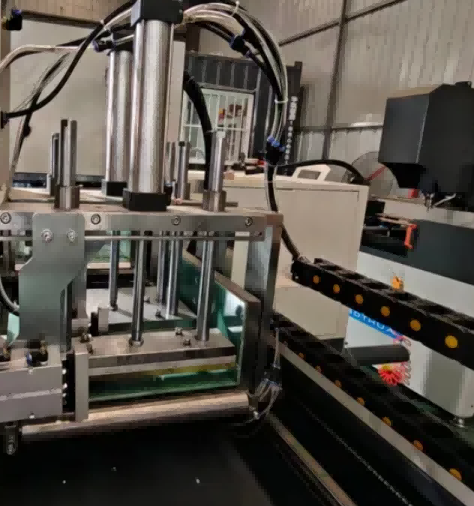

Безбедно стегање – Пневматските/хидрауличните стеги цврсто ги држат профилите.

Сечење со голема брзина – главата на пилата контролирана со CNC врши чисти, прецизни сечења.

Отстранување и ладење на чипови – Интегрираниот транспортер за ладење и чипови го одржуваат работниот простор чист

Најчесто поставувани прашања

Кои профили може да ги исече оваа CNC пила?

О: Дизајниран е за индустриски алуминиумски профили, вклучувајќи делови од прозорци/врати, завеси и соларни рамки. Прилагодени решенија се достапни за поголеми истиснување.

П2: Дали машината е целосно автоматска?

О: Да. Поддржува автоматско напојување, стегање, сечење и растоварување, за што е потребен само еден оператор.

П3: Дали може да сече под агли различни од 90°?

О: Да. Стандардните модели поддржуваат 45° и 90°; прилагодено аголно сечење е достапно на барање.

П4: Која е точноста на сечењето?

О: Точноста на хранење е ± 0,1 mm, обезбедувајќи висока повторливост за масовно производство.
