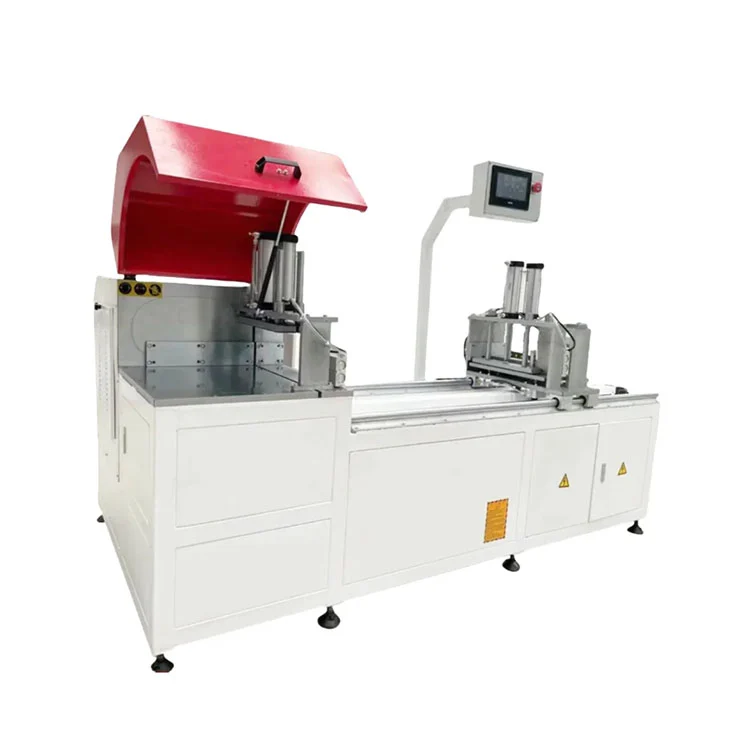

ЦПУ кружна пила за индустриски алуминиумски профили

Технички спецификации

Како работи пилата

НаЦПУ кружна пила за индустриски алуминиумски профилиработи со серво-управувана оска за напојување што го позиционира профилот под сечилото на пилата според должината внесена на екранот на допир. Операторот ја вчитува алуминиумската екструзија на влезната ролна маса, ја избира програмата за сечење од меморијата или внесува нови димензии и го започнува циклусот. Пневматските стегалки се заглавуваат и од вертикална и од хоризонтална насока за да го држат профилот наспроти референтните стопи. Главата на пилата, опремена со цилиндар за амортизација на гас-течност, се спушта низ материјалот со контролирана стапка на напојување за да произведе квадрат, без бруси. Спреј со атомизирана течност за сечење ги лади сечилото и работното парче за време на сечењето. Откако сечилото ќе се повлече, стегите се ослободуваат и сервото напојување го унапредува профилот до следната положба на сечење. Стандардната конфигурација се сече на 90° и ±45°. Со изборниот CNC аголен модул, главата на пилата се ротира до кој било агол помеѓу 22,5° и 157,5° под контрола на програмата.

Клучни компоненти

• Оска на серво напојување:Серво мотор со наизменична струја ја придвижува топчестата завртка на X-оската за позиционирање на профилот. Точноста на позиционирањето е ± 0,05 mm, со толеранција на повторено сечење во рамките на ± 0,1 mm. Стандардните рачки за патување со храна се сечат од 350 mm до 6500 mm.

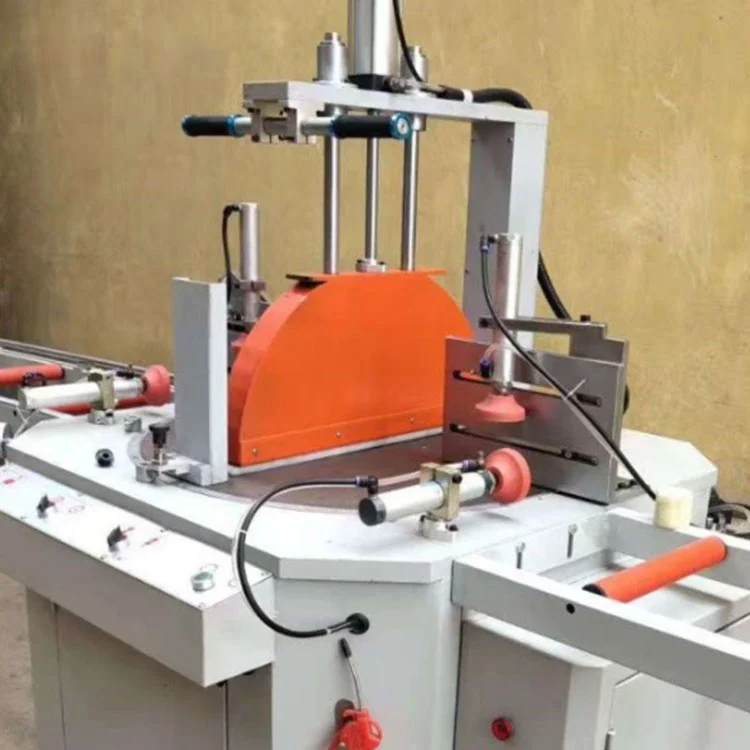

• Склоп на главата на пилата:Мотор од 5,5 kW или 7,5 kW придвижува кружна пила од волфрам карбид со 2800 вртежи во минута. Цилиндарот за амортизација на гас-течност ја контролира вертикалната стапка на напојување за да одговара на дебелината на материјалот и оптоварувањето на сечилото.
• Пневматски систем за стегање:Двојните вертикални и хоризонтални стеги со меки вилици го држат профилот на задната ограда и масата. Силата на стегање е прилагодлива преку регулаторот за притисок на воздухот поставен помеѓу 0,5 и 0,8 MPa.
• CNC контролер и екран на допир:Увезениот PLC поврзан со 10-инчен повеќејазичен екран на допир се справува со складирање на програми, внесување должина, избор на агол и контрола на циклусот. USB и мрежно поврзување се поддржани за пренос на програма.

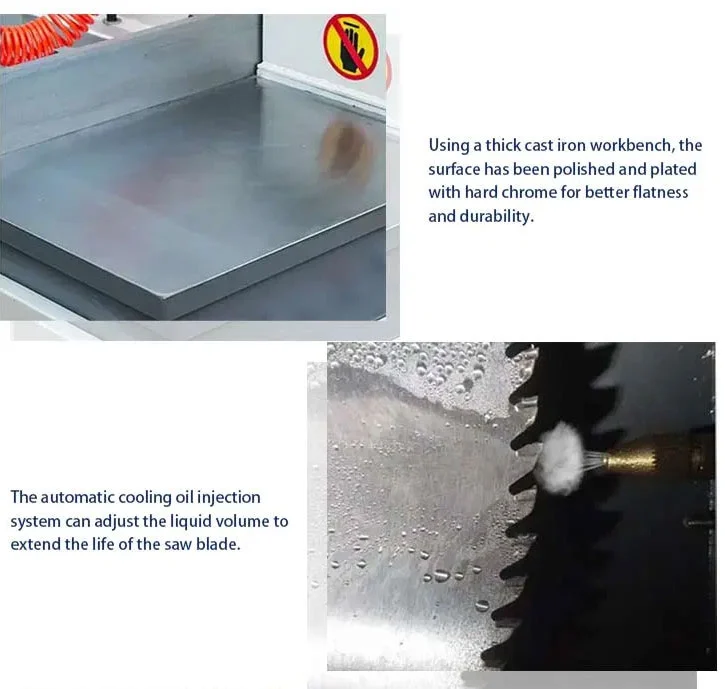

• Систем за подмачкување за ладење:Автоматски атомизиран систем на течност за сечење нанесува магла од лубрикант на сечилото и зоната за сечење. Ова го намалува триењето, го продолжува животниот век на сечилото и помага да се добие чиста површина за сечење.
• Безбедносно куќиште:Целосно затворен штитник на сечилото ја покрива областа за сечење. Копчето за итно запирање и сензорот за заштита од судир ја запираат машината ако се открие пречка на патеката на сечилото.

ЦПУ кружна пила за стандардни додатоци за индустриски алуминиумски профили

1. Систем за контрола на серво напојување со ЦПУ + 10-инчен повеќејазичен екран на допир
2. Увезено сечило за кружна пила од волфрам карбид за алуминиум
3. Склоп на главата на пилата за сечење за амортизација на гас-течност
4. Двојно пневматско автоматско стегање со меки челусти против гребење
5. Автоматски систем за циркулација на подмачкување за ладење
6. Целосно затворен заштитен капак на сечилото
7. Гасовод за собирање прашина од алуминиумски чипови
8. Копче за итно запирање, сензор за заштита од судир
9. Комплетен англиски прирачник за ракување и одржување, прибор за алатки за резервни делови

ЦПУ кружна пила за индустриски алуминиумски профили Изборни модули за надградба

1. Структура за сечење со нула опашка (остаток на опашка ≤5 mm, висока искористеност на материјалот)
2. Автоматска транспортна линија со ролери за товарење и растоварање за профили долги 6 m
3. CNC модул за сечење со произволен агол (22,5°--157,5°)
4. Колектор за прашина за складирање на чипови со голем капацитет
5. Модул за далечинско онлајн дијагностика и податоци за статистика на IoT
6. Пакет повеќеделни синхрони тела за стегање
7. Прилагодено продолжено патување на напојување до 12000 mm

Опсег на апликација

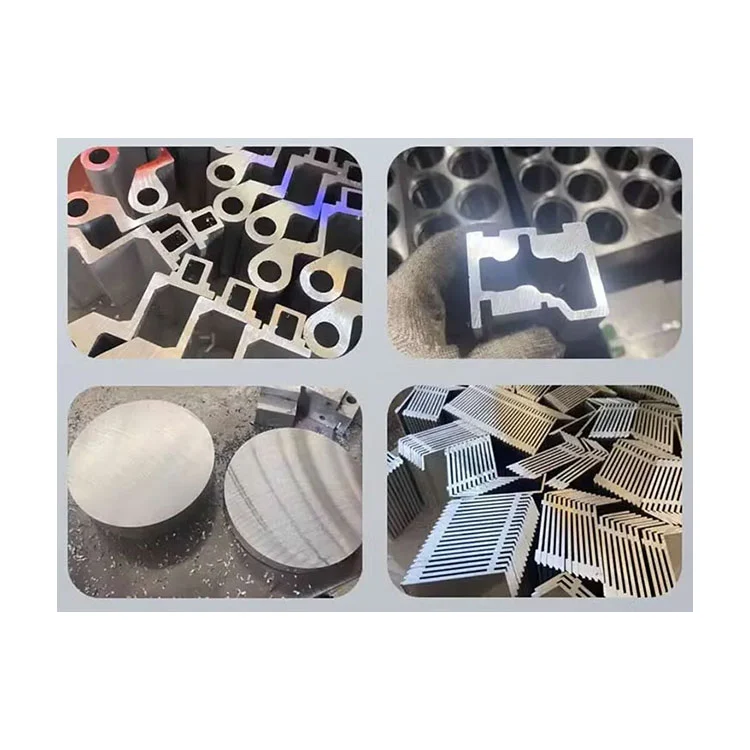

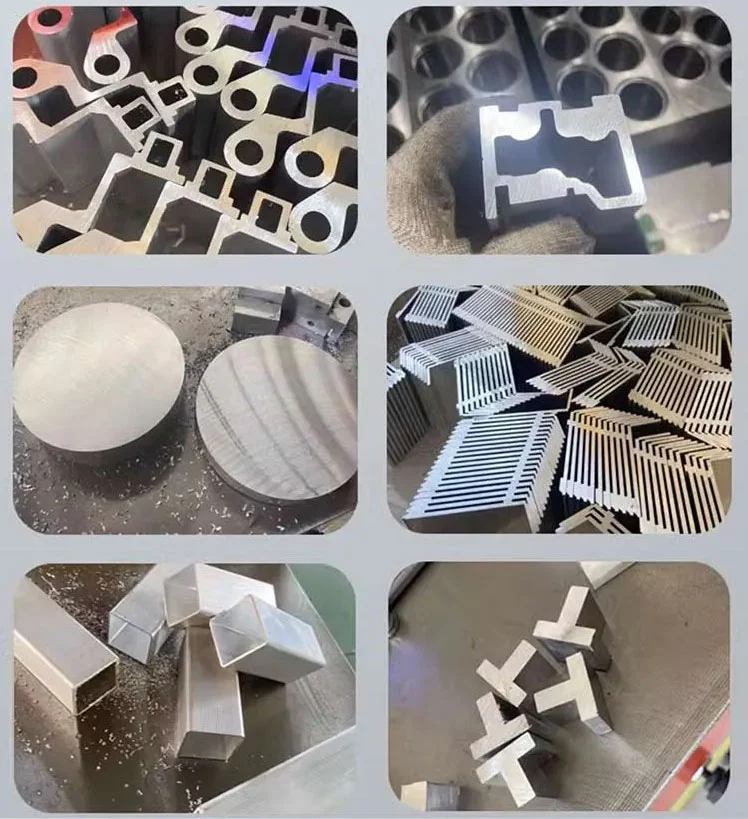

НаЦПУ кружна пила за индустриски алуминиумски профилисе користи во производствени средини каде што алуминиумските истиснувања се сечат до должина пред понатамошна обработка или монтажа. Вообичаените употреби вклучуваат профили на рамка за сечење за прозорци и врати, облоги за завеси и трансоми, индустриски алуминиумски конструктивни елементи, шини за монтирање на соларни панели и архитектонски украсни профили. Пилата може да обработува цврсти и шупливи алуминиумски делови, профили за термички прекин и лесни бакарни или ПВЦ екструзии во рамките на својот капацитет на пресек. Со опционалниот модул за произволен агол, тој исто така произведува аголни резови за рамки со фронтон, трапезоидни прозорци и повеќестрани архитектонски склопови.

Нашата услуга

1. Минимум една година гаранција од датумот на пуштање во употреба.
2. Бесплатна консултација пред, за време и по продажбата.
3. Бесплатно планирање на проектот и дизајн на распоред.
4. Бесплатно дебагирање на опремата додека сите функции не работат како што е наведено.
5. Бесплатна координација на аранжмани за превоз на долги растојанија.
6. Бесплатна обука за ракување и одржување на опремата.
7. Едногодишна целосна гаранција и доживотен сервис за одржување.
