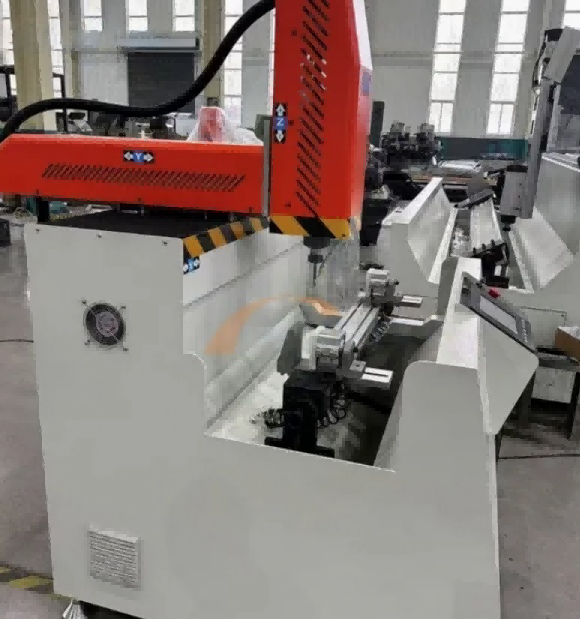

800мм Центар за обработка на CNC со висока ригидност со 3 оски | Наменски изработен за индустриски алуминиумски екструзии

Резиме на производот

Центарот за обработка на CNC од 800 мм е наменски изграден за индустриски алуминиумски профили, системски делови од прозорци/врати, истиснување на ѕидовите на завесите и лесни метални рамки. Завршува дупчење, глодање, жлебување, гребење, тапкање и површинска обработка во едно стегање - без рачно препозиционирање помеѓу станиците, без акумулирана толеранција од повеќекратно прицврстување. Компактен отпечаток, секири со серво погон и алуминиумски оптимизирано вретено го прават практично надградба од самостојни преси за дупчалки, рачни мелници и рачно бришење.

Преглед

За разлика од VMC со челична работа опремена за алуминиум, оваа машина започнува од работниот тек на алуминиумскиот профил: долги залихи, тенки ѕидови, тесни обрасци на дупки, чисти завршетоци, брзи стапки на напојување. Засиленото тело на машината и рамката ослободена од стрес ги одржуваат вибрациите на ниско ниво, додека електричното вретено со голема брзина го отстранува алуминиумот чисто без да го изгори делот или да остави тешки бруси.

За работилници со профили со кратка до средна должина, хардверски држачи, приклучни плочи, јазли на рамка и фитинзи за ѕидови, 800мм удар е слаткото место - доволна работна должина за повеќето фабрикувани делови, доволно мали за да седат покрај вашата линија за сечење и склопување.

Технички спецификации



Клучни карактеристики

Дизајн со 3 оски со прв алуминиум - оптимизирана брзина на вретеното, логика на напојување и евакуација на чипови за 6061 / 6063 истиснување

Повеќекратен процес со едно стегање - дупчалка, мелница, чешма, мијалник, фаќање и гравирање без поместување на профилот

Навалена/ротирачка работна маса (-90° / 0° / +90°) - горните и двете странични страни обработени во едно поставување

X/Y/Z управувано од серво - стабилно позиционирање, повторливи обрасци на дупки, мазно глодање со контури

Електрично вретено со голема брзина — опции со воздушно ладење или со течно ладење, подесени за оптоварување на алуминиумски чипови

Графичко CNC програмирање — изберете тип на дупка/слот, внесете димензии, генерирајте патека за алатки; Увоз на CAD/G-код на барање

Пневматски профилни стеги - брзо полнење, сигурно држење, минимална деформација на делови со тенок ѕид

Ладење со магла / прскање - го одржува секачот ладен, ги чисти долгите алуминиумски бразди, ги штити елоксираните површини или површините обложени со прав

Компактна индустриска конструкција - одговара на продавници со прозорци, работилници за фасади, производители на рамки за автоматизација и процесори на OEM профили

Машински способности

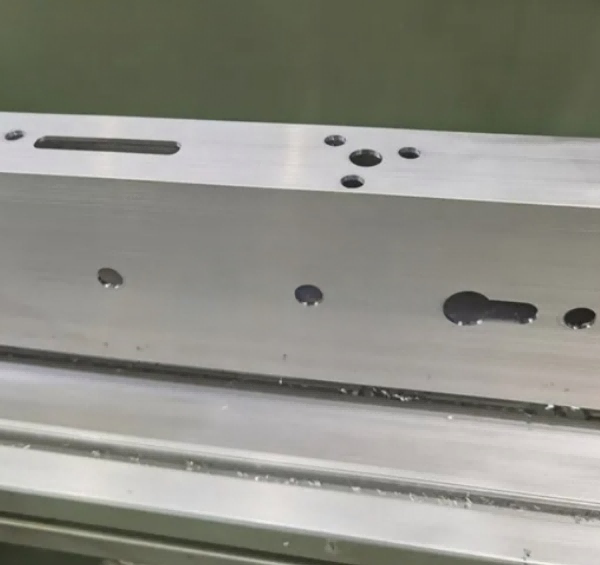

Тркалезни дупки, долгнавести дупки, клучалки, квадратни дупки, исечоци во специјална форма

Мелење и квадратирање на крајното лице

Фреза со слот, џебови за шарки, кутии за заклучување, хардверски дупки

Допирање на конец (опционално круто чукање)

Скокање, контрапотонување, светло гравирање

Длабоки проодни дупки преку навалување на масата

Кратки индустриски истиснувања, заградни плочи, шини со Т-слотови, јазли на машинска рамка

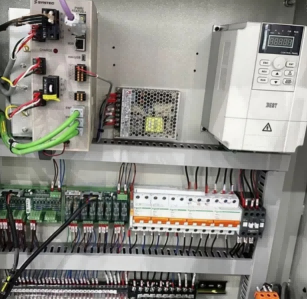

800mm CNC Обработка Центар за индустриски алуминиумски профили Интелигентен CNC контролен систем, лесно ракување за непрофесионални работници

• 10-инчен повеќејазичен CNC контролер на допир (англиски, шпански, арапски, руски по избор)
• Вградена посветена библиотека за процеси со алуминиумски профили: претходно складирани параметри за конектори за завеси на ѕид, дупки за шарки на прозорци, дупки за монтирање на соларни држачи, повик со еден клик
• Поддржува увоз на цртежи DXF CAD преку USB флеш-уред, системот автоматски генерира NC програма за обработка без сложено рачно програмирање
• Изборен далечински модул за IoT: онлајн далечинско дебагирање, дијагноза на дефекти и статистика на податоци за производство 24/7

800mm CNC Обработувачки центар за индустриски алуминиумски профили

Ние сме едно водечко претпријатие лоцирано во Џинан, Кина, специјализирано за дизајн, производство и дистрибуција на висококвалитетна алуминиумска машина за прозорски врати, машина за прозорски врати UPVC, машина за обработка на стакло. Нашата компанија е посветена на обезбедување иновативни и приспособени решенија за да одговори на различните потреби на нашата глобална клиентела.

Производи и услуги: Ние нудиме сеопфатен асортиман на машини кои се грижат за производство на алуминиумски и UPVC прозорци, како и решенија за двојно застаклување. Нашите производи се дизајнирани за прецизност, ефикасност и издржливост, осигурувајќи дека нашите клиенти можат да произведуваат висококвалитетни прозорци кои ги исполнуваат меѓународните стандарди.

Присуство на пазарот: Нашата напредна машинерија најде широка примена низ Северна Америка, Јужна Америка, Европа, Блискиот Исток и други региони. Нашето глобално присуство е доказ за нашата посветеност на квалитетот и задоволството на клиентите.

Истражување и развој: ставаме силен акцент на истражување и развој. Нашиот посветен тим за истражување и развој работи неуморно за да ги иновира и подобри понудите на нашите производи.

Способности за приспособување:Разбирајќи дека секој клиент има уникатни барања, ние нудиме приспособени решенија за да одговориме на специфичните производствени потреби.

Зошто да го изберете овој CNC центар за профил од 800 мм

На повеќето продавници не им е потребна 6-метарска подемен машина за да започнат со обработка на алуминиумски профили. Ним им треба машина која е точна, лесна за програмирање, евтина за работа и не претвора држач од 300 mm во работа со 3 станици. Овој центар од 800 mm го отстранува чекорот за повторно прицврстување, го скратува тренингот на операторот и ги одржува шаблоните на дупките конзистентни низ сериите.

Во споредба со рачна обработка:

Помалку поставувања = помалку купишта толеранција

Една програма = повторливи делови

Едно стегање = квадратни дупки, подредени слотови, чисти крајни страни

Еден оператор = дупчење + глодање + тапкање во истиот циклус

Контрола и софтвер

CNC интерфејсот е изграден за работа на профилот, а не за машинери кои веќе зборуваат G-код. Операторите ја избираат карактеристиката - дупка, отвор, џеб, конец, пропусница - внесете ја големината и положбата, а системот се справува со патеката на алатот. За напредни корисници, CAD цртежи и увоз на G-код се поддржани, а машината може да се интегрира со софтвер за прозорци-врати/завеси или ERP извоз на податоци на барање.

Алатка и ладење

Алуминиумот сака остри алатки, правилен агол на гребење и брза евакуација на чипот. Машината поддржува крајни мелници со карбид, комбинации на дупчалка/мелница, копчиња за тапкање, битови за гравирање и единици за пила. Ладењето со магла го спречува џваканото заварување на секачот; за потешки делови е достапно ладењето од поплави.

Стегање и обработување

Пневматските стеги го држат профилот на референтната податок без да ги дробат тенки ѕидови. Станиците за прицврстување може да се репозиционираат за различни висини и ширини на делот. Достапни се опционални приспособени челусти за системски профили, делови за термички прекин и нестандардни истиснување.

Квалитет и цврстина

Клучните структури се ослободени од стрес за да се намали долгорочното изобличување. Линеарни водилки и топчести завртки се избрани за повторено позиционирање, а не само за максимална брзина. Резултатот е стабилна прецизност во сериите - не само добар прв дел.

Пакување и испорака

Случај од иверица / стреч филм + челично ремени за извоз

Вклучено е оперативен прирачник и видео за обука на англиски јазик

Упатство за далечинско инсталирање и обука за програми

Поддржано име, боја и етикета на моделот OEM / ODM

MOQ: 1 комплет

Време на испорака: 10–30 работни дена во зависност од конфигурацијата

Услуга по продажбата

12–24 месеци гаранција по конфигурација

Доживотна далечинска техничка поддршка

Снабдување со резервни делови и потрошен материјал

Услуга на лице место достапна за одбрани пазари

Поддршка за англиски/кинески/шпански/руски/арапски по избор

Најчесто поставувани прашања

Дали може да сече челик или нерѓосувачки?

Оптимизиран е за алуминиум и ПВЦ/лесни легури. Можни се повремени тенки делови од благ челик со правилен алат и намалена храна, но тоа не е центар за обработка на челик.

Дали се доволни 800 mm за долги профили со завеси?

За милони со целосна должина од 6 метри, не - на нив им треба центар на профилот со долг удар. Но, за обработени јазли, завршни детали, загради и кратки делови, 800 mm се идеални.

Дали може да допре нишки?

Да. Цврстото чукање е опционално во зависност од контролниот систем и вретеното.

Колку е тешко да се научи?

Новиот оператор може да изврши стандардни задачи со дупки/слотови по кратка видео обука. Комплексното 3D мелење бара CAD/CAM искуство.

Дали поддржувате прилагодени тела?

Да. Испратете го пресекот на профилот, шемата на дупката и големината на серијата; предлагаме стеги, алатки и распоред на циклусот.
