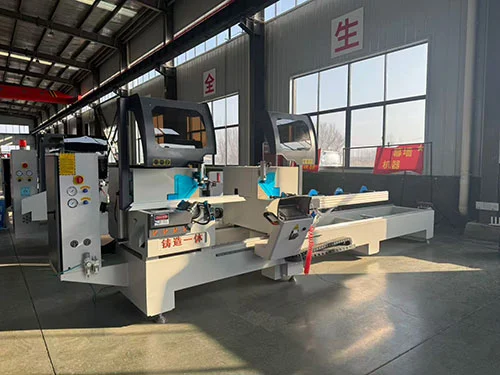

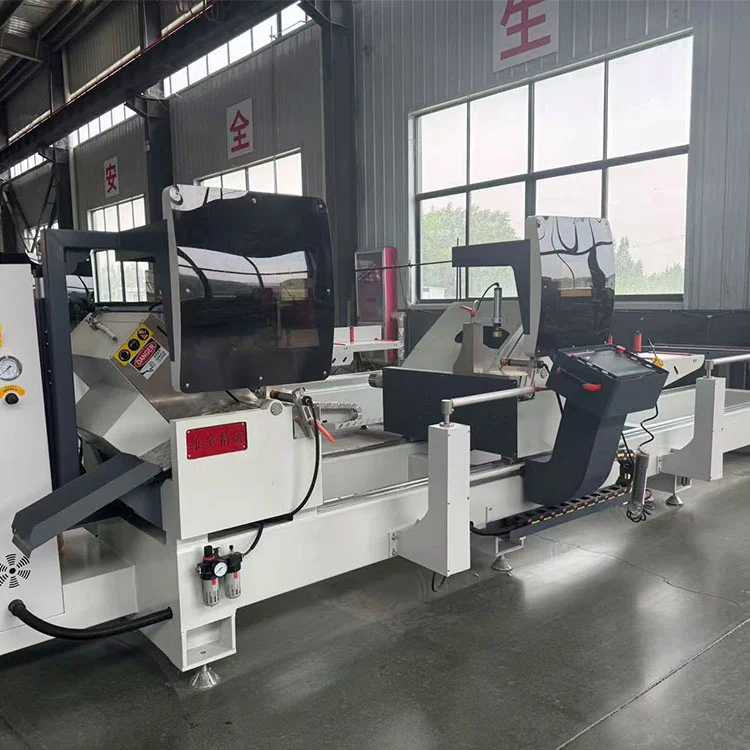

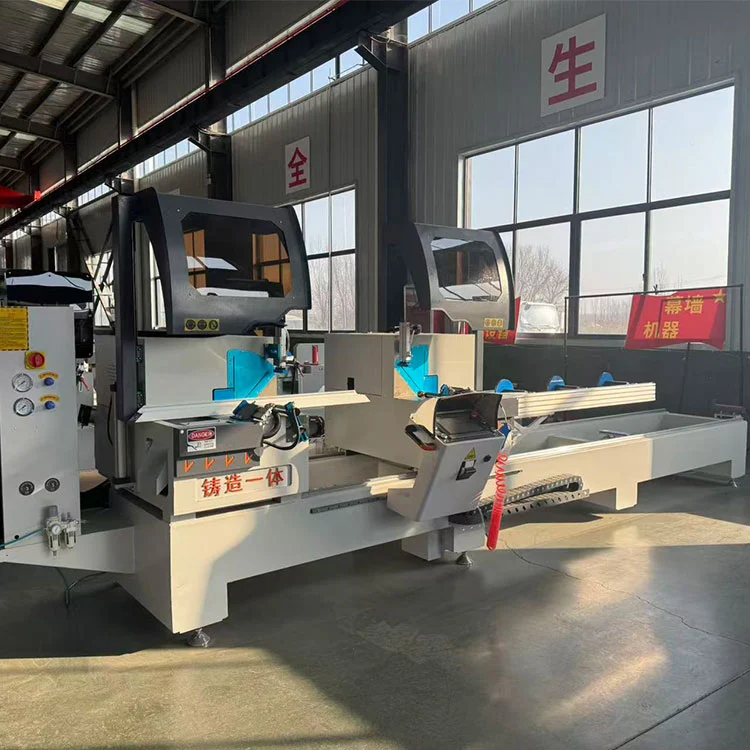

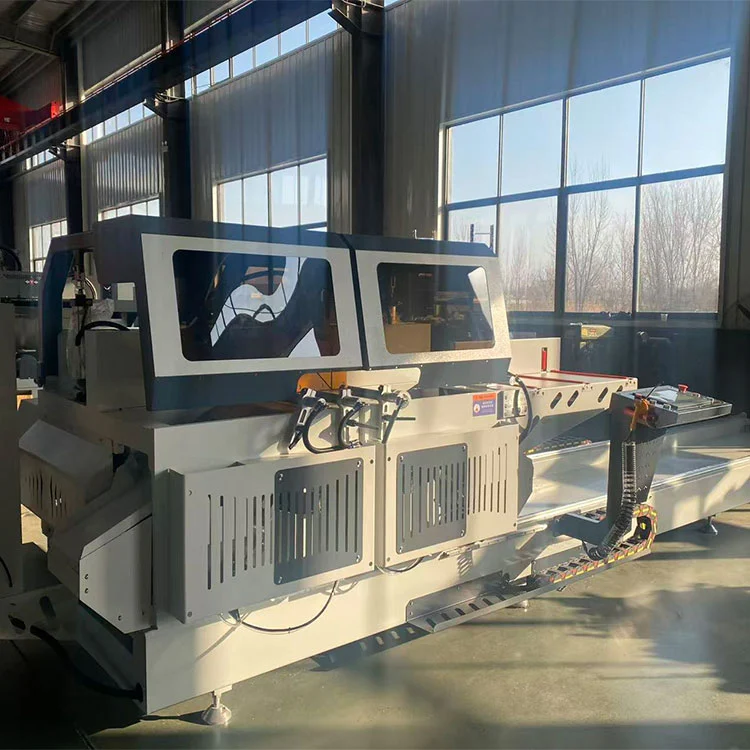

Полуавтоматска машина за сечење на алуминиумски профил со двојна глава

Shandong Lebulang Precision Machinery Co., Ltd., која работи под брендот Lebulang Machine, произведува опрема за обработка на алуминиум и ПВЦ во својата фабрика во Џинан, Кина од 1996 година. Се справува со профили со ширина до 350 mm и висина од 150 mm, со хоризонтални агли на сечење од 45° до 135° и вертикални агли од 45° до 90°. Два мотори со моќност од 4 kW ги придвижуваат сечилата на пилата со 2800 вртежи во минута, а десната глава се движи на линеарни водилки со пренос на решетката и штипки за позиционирање на должината. Целосно затворениот CNC систем со пет оски го контролира позиционирањето на аголот и должината, додека брзината на напојување на сечењето е беспрекорно прилагодлива од 0 до 3 m/min.

Технички параметри

Карактеристики

• Сечење профили со голем дел:НаПолуавтоматска машина за сечење на алуминиумски профил со двојна главае дизајниран за дводимензионално сечење со сложено аголно сечење на големи алуминиумски профили. Се справува со ширини до 350 mm и височини до 150 mm, покривајќи стандардни завесни ѕидови и индустриски големини на истиснување.
• Целосно затворен CNC систем со пет оски:Позиционирањето на аголот и должината се контролирани со CNC систем со пет оски со повратни информации во затворена јамка. Ова ја одржува толеранцијата на аголот во рамките на ±5′ и толеранцијата за повторување на должината во рамките на ±0,2 mm при нормални работни услови.
• Пренос на подвижна глава за пила:Десната глава за сечење се движи на линеарен пар водич со погон на решетката и штипката. Овој распоред ја поддржува цврстината потребна за прецизно позиционирање на должината над целосниот капацитет на сечење од 6000 mm.
• Прецизни стожерни лежишта:Вртењето на главата на пилата користи вкрстени цилиндрични валчести лежишта, кои обезбедуваат стабилно аголно движење со ниско триење. Овој дизајн придонесува за непречено прилагодување на аголот и сигурно заклучување во поставената положба.
• Подобрена структура на рокерската рака:Сечилото на пилата е поставено на зајакната рокерска рака која се лула нагоре од под работната маса. Оваа конфигурација создава мазна, чиста површина за сечење на профилот и ја подобрува целокупната стабилност на сечењето.
• Нишалка на сечилото под масата:Насоката за напојување на сечилото е од под работната маса, што помага рацете на операторот да бидат подалеку од зоната за сечење за време на циклусот.
• Интегрирано подмачкување и ладење:Уред за подмачкување и ладење со магла се движи со сечилото на пилата, нанесувајќи течност за сечење директно на забите на сечилото и на областа за сечење. Ова помага да се продолжи работниот век на сечилото и да се подобри квалитетот на сечењето на алуминиум.

Како функционира

НаПолуавтоматска машина за сечење на алуминиумски профил со двојна главаработи кога операторот ги поставува саканите хоризонтални и вертикални агли на сечење, како и должината на сечењето на контролната табла со CNC. Десната глава за сечење се движи автоматски по линеарната водилка до програмираната положба. Алуминиумските профили се поставени на табелите за потпора на ролери и се прицврстени со пневматски стеги. Двете глави можат да се сечат истовремено или независно. За време на циклусот на сечење, сечилата на пилата се нишаат нагоре од под работната маса, пробивајќи го профилот со контролирана брзина на напојување помеѓу 0 и 3 m/min. Системот за подмачкување со магла се активира за време на сечењето. Откако ќе се повлечат сечилата, стегите се ослободуваат и исечените парчиња се отстрануваат. Системот CNC со затворена јамка со пет оски ја надгледува и ја прилагодува положбата за да ја одржува точноста низ сериските сечи.

Клучни компоненти

• Мотори за пила (2 × 4 kW):Секоја глава за сечење е управувана од мотор од 4 kW што се врти со 2800 вртежи во минута. Моќноста се совпаѓа со дијаметарот на сечилото и капацитетот на пресекот на сечење од 350 × 150 mm.
• Линеарен водич и држач и штипки:Подвижната десна глава се вози на прецизен линеарен водич и е позиционирана со погон на багажник. Овој менувач обезбедува цврстина и точност потребни за позиционирање на должината над креветот од 6000 mm.
• Вкрстени валчести лежишта:Се користи кај стожерот на главата на пилата за аголно прилагодување. Овие лежишта обезбедуваат висока цврстина и непречено ротирање со минимален удар.
• CNC контролер со пет оски:Управува со хоризонталните и вертикалните агли на сечење, позиционирањето на должината и брзината на напојување. Системот со затворена јамка користи повратни информации од енкодерите за да ја одржи точноста на позиционирањето.
• Систем за подмачкување со магла:Склоп на млазницата што се движи со сечилото на пилата, испорачува атомизирана течност за сечење до зоната за сечење. Ова ја намалува топлината од триење и помага да се спречи заварување на алуминиумски чипови на забите на сечилото.
• Пневматски стеги:Држете го профилот во позиција за време на сечењето. Притисокот за стегање се прилагодува преку регулаторот за воздух.

Апликации

НаПолуавтоматска машина за сечење на алуминиумски профил со двојна главасе користи за сечење алуминиумски профили во производството на прозорци и врати, изработка на ѕидови за завеси, производство на рамка за соларни панели и општа индустриска обработка на алуминиум. Се справува со цврсти и шупливи истиснувања, профили за термички прекин и лесни делови од обоени метали во рамките на наведениот капацитет за сечење.

Производител и поддршка

Shandong Lebulang Precision Machinery Co., Ltd., која работи како Lebulang Machine, произведува опрема за обработка на алуминиум во својата фабрика Џинан, Кина од 1996 година.Полуавтоматска машина за сечење на алуминиумски профил со двојна главасе испорачува фабрички директно со CE и ISO сертификат. Една година гаранција ја покрива главната структура. Вклучени се далечинска техничка поддршка, видеа за работа и англиски прирачник. Резервните делови се складирани за испраќање. Опциите за напон, должина на сечење и стегање може да се прилагодат при нарачката.

Најчесто поставувани прашања

П1: Какви типови на профили може да сече оваа пила?

О: Сече алуминиумски профили до 350 mm широки и 150 mm високи, вклучувајќи цврсти шипки, шупливи екструзии и профили за термички прекин. Погоден е и за лесни обоени метали и некои ПВЦ профили.

П2: Дали може да ги намали сложените агли?

О: Да. Машината врши дводимензионално сечење со сложен агол, со хоризонтален агол прилагодлив од 45° до 135° и вертикален агол од 45° до 90°.

П3: Која е точноста на сечењето?

О: Толеранцијата на должината на повторено лоцирање е ±0,2 mm, а толеранцијата на аголот на сечење е ±5′ под стандардни работни услови со правилно одржувани сечила.

П4: Дали правилното позиционирање на главата е автоматско?

О: Да. Десната глава автоматски се движи по линеарната водилка до програмираната положба преку системот CNC со пет оски. Операторот ја внесува саканата должина на контролната табла.

П5: Која е минималната количина на нарачка и време за испорака?

О: Минималната количина на нарачка е еден сет. Стандардно време за испорака е обично 15-25 работни дена по приемот на депозитот, во зависност од тековниот распоред на производство.
