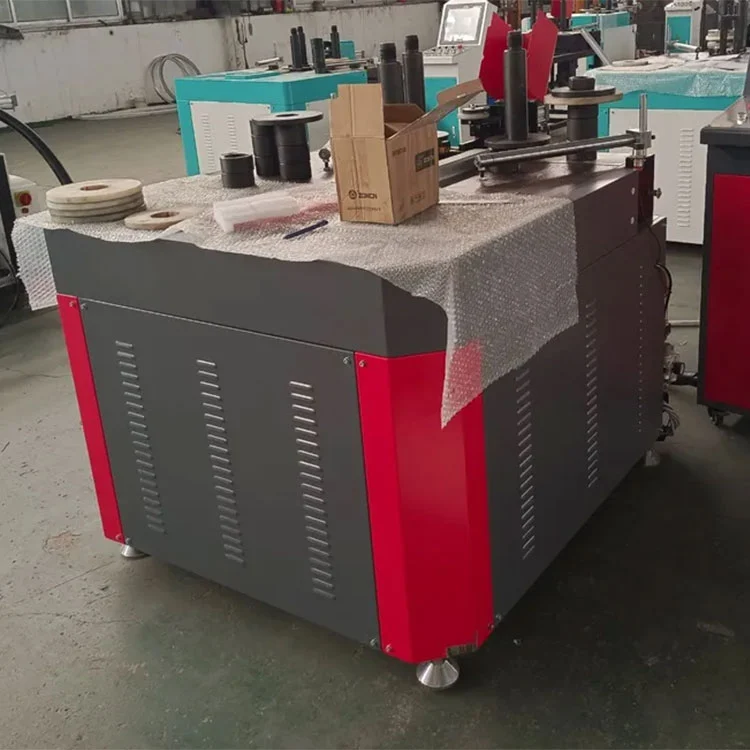

ЦПУ машина за стегање на аголот со четири глави

Основни карактеристики

• Истовремено стегање со четири глави:НаЦПУ машина за стегање на аголот со четири главиги комплетира сите четири агли на рамката во еден циклус на притискање. Ова го намалува времето на ракување во споредба со алтернативите со една или двоглава, каде што рамката мора да се препозиционира и повторно да се стегне за секој пар агли.
• ЦПУ серво позиционирање:Секоја глава за стегање е позиционирана со серво мотор кој придвижува топчест шраф. Операторот ја избира големината на рамката на екранот на допир и главите се движат автоматски до бараните позиции. Истиот систем складира повеќе рецепти со рамки. Точноста на повторено позиционирање е наведена на ±0,1 mm, со дијагонална грешка обично во рамките на 1 mm и грешка на шевовите под 0,15 mm под правилно подготвени профили.
• Опсег на големина на рамката:Машината се справува со рамки од 550 × 550 mm до 1800 mm во висина и 3000 mm во ширина, покривајќи го најголемиот дел од димензиите на рамката од алуминиумски прозорци и врати кои се наоѓаат во станбено и комерцијално производство.
• Хидрауличен систем за стегање:Секоја глава е управувана од хидрауличен цилиндар со номинален притисок на маслото од 15 MPa и вкупна сила на стегање од 48 kN. Хидрауличкото коло користи двостепена низа висок-низок притисок: ударот со брз пристап го намалува времето на циклусот, додека задржувањето на висок притисок на крајот на ударот обезбедува цврсто поврзување на аголот.
• Пневматски подвижни стеги:Единиците за стегање се движат напред автоматски за вчитување на рамката и се повлекуваат по стегање за растоварување. Силата на стегање се применува од две насоки за да се одржи профилот во положба и да се намали ризикот од деформација за време на ударот на притискање.

Технички спецификации

Како функционира

НаЦПУ машина за стегање на аголот со четири главиработи во низа што започнува со внесување на димензиите на рамката на екранот на допир. Четирите глави за стегање, секоја монтирана на оски со топчести завртки управувани со серво, се движат автоматски до програмираните позиции. Операторот ги става исечените и подготвените алуминиумски профили во прицврстувачките тела. Пневматските стеги се заглавуваат за да ги држат профилите на место, при што се врши притисок и од вертикална и од хоризонтална насока. Откако ќе се стегне, хидрауличкото коло се активира во две фази: брзото напредување со низок притисок ги придвижува алатите за стегање во контакт со аглите на профилот, а држењето под висок притисок ја применува целосната сила на стегање од 48 kN за да го комплетира аголниот спој. По времето на задржување, стегите се ослободуваат, алатите за стегање се повлекуваат и готовата рамка може да се отстрани. Сите четири агли се завршени во еден циклус, така што рамката не треба да се репозиционира.

Клучни компоненти

• Серво мотори и топчести завртки:Секоја од четирите глави е поставена независно со серво мотор со наизменична струја поврзан со прецизна топчест шраф. Овој распоред обезбедува повторливост ±0,1 mm и овозможува главите да се репозиционираат за различни големини на рамката без рачно прилагодување.
• Хидраулична единица за напојување:Резервоарот од 60 литри снабдува масло до четири хидраулични цилиндри преку колектор со вентили за контрола на притисокот. Двостепената низа со висок низок притисок ја управува PLC преку електромагнетните вентили.

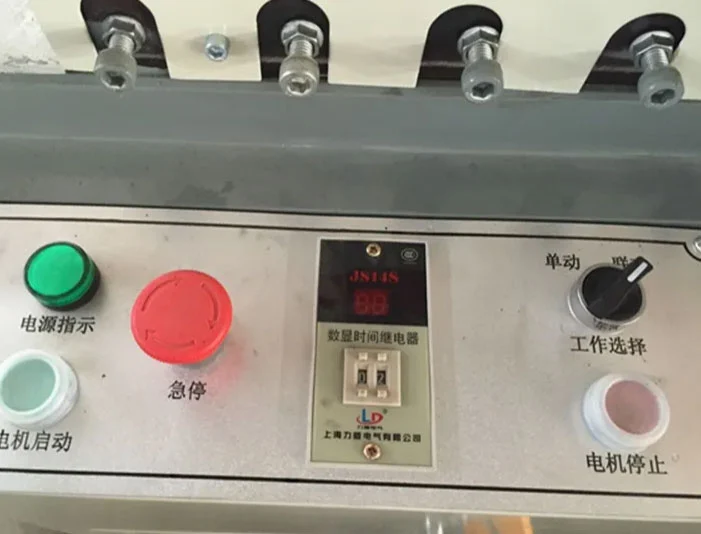

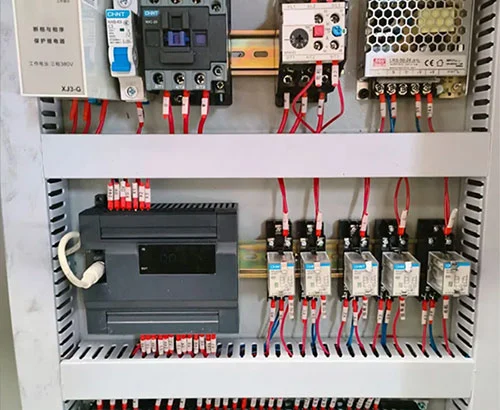

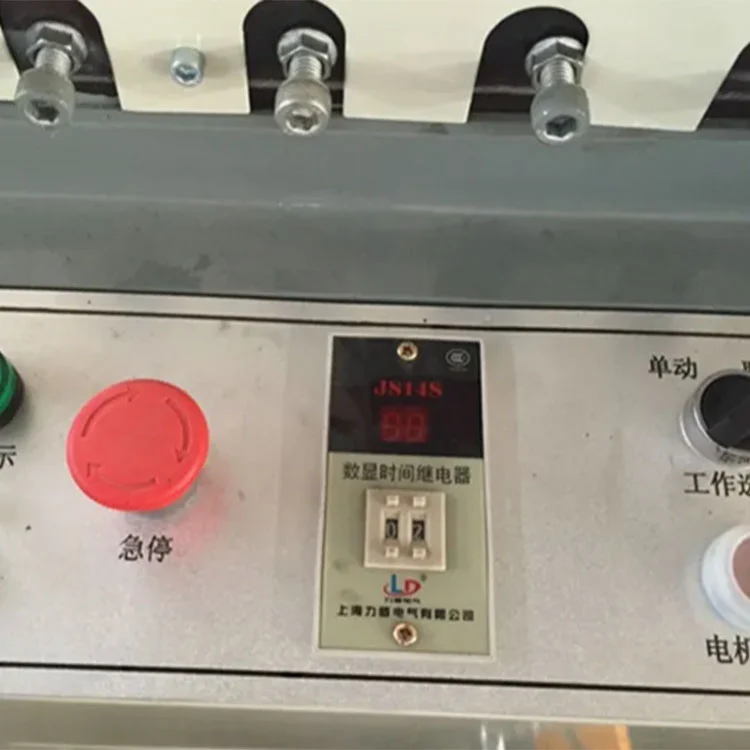

• Екран на допир и PLC:Индустрискиот екран на допир ги прикажува поставките за големината на рамката, складираните програми, бројачите за производство и пораките за аларм. Рецептите за параметри за вообичаено произведените димензии на рамката може да се зачуваат и отповикаат.

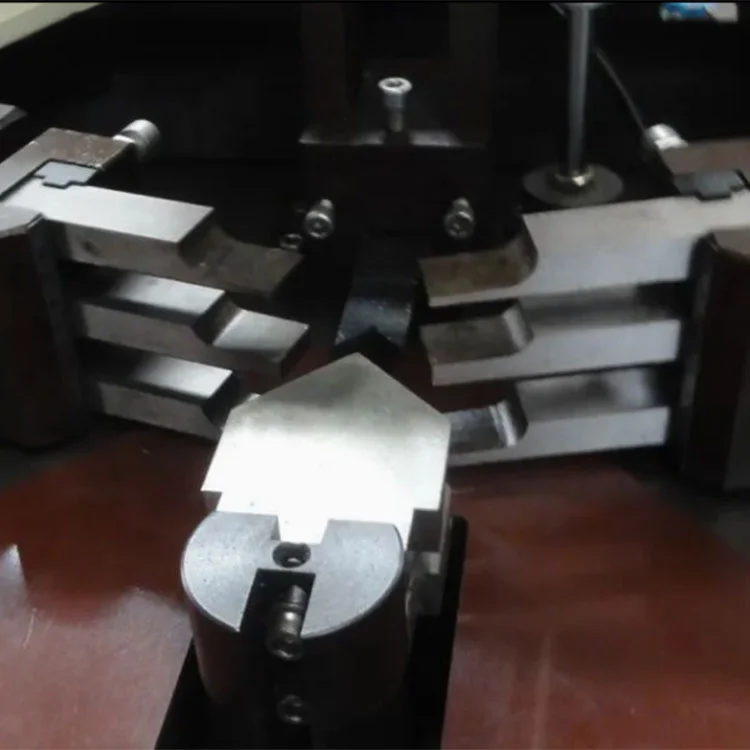

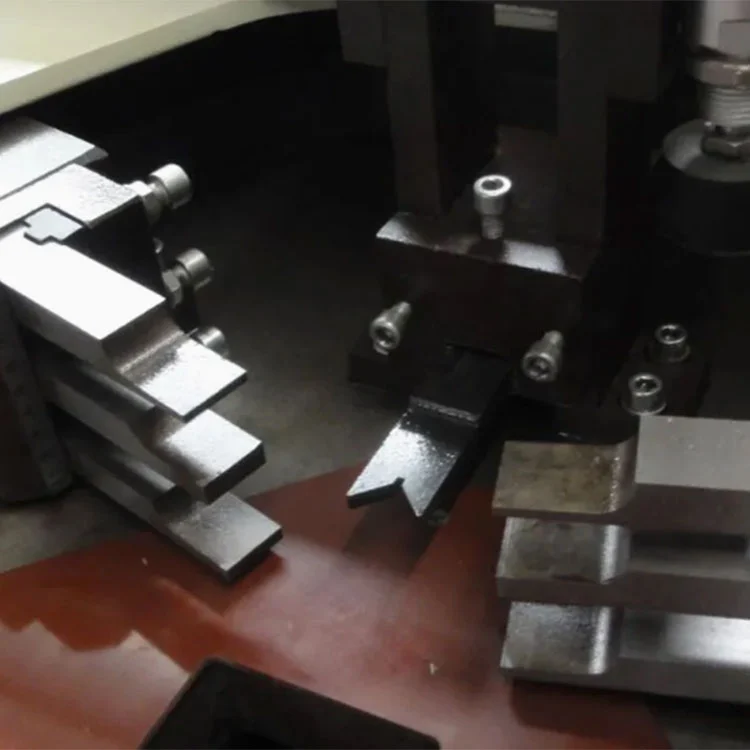

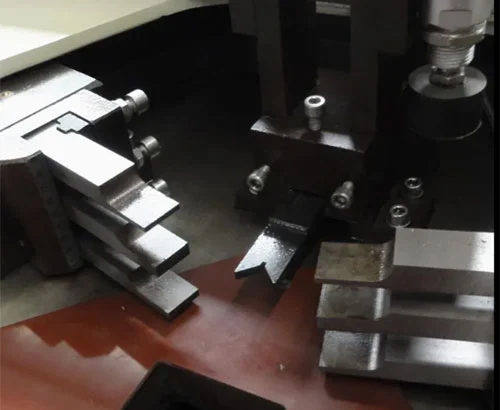

• Алатки за стегање:Ножевите за стегање од стврднат челик се обработуваат за да одговараат на геометријата на профилот. Комплетите со алати може да се заменат за различни пресеци на профили. Ножевите се прилагодливи за длабочина и усогласување.

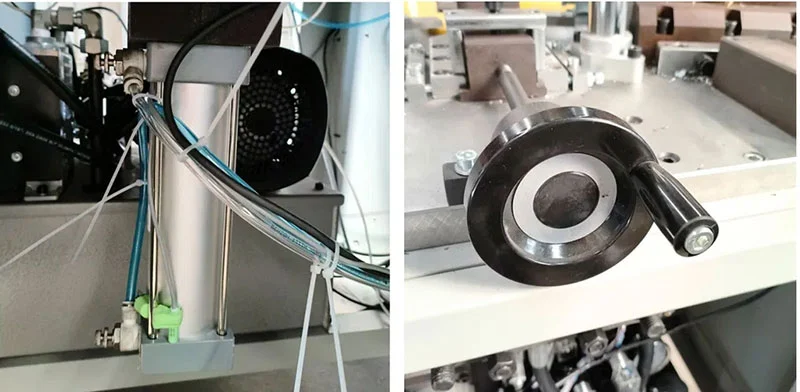

• Пневматски систем за стегање:Стегите се движат напред и се повлекуваат на линеарни водилки. Силата на стегање се снабдува со пневматски цилиндри со притисок регулиран на 0,5-0,8 MPa. Дизајнот за стегање со двонасочна насока применува сила од две страни за да го стабилизира профилот за време на стегањето.
• Рамка на машината:Заварена челична конструкција ги поддржува четирите подвижни глави и фиксната централна работна маса. Рамката е дизајнирана да се спротивстави на силите на реакција генерирани за време на стегањето и да го одржува усогласувањето на главата со текот на времето.

Апликативни сценарија

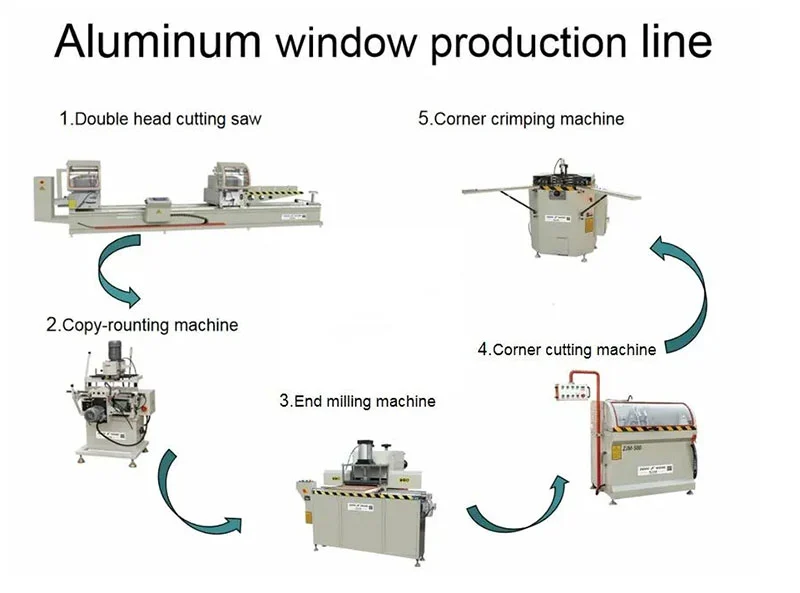

Производство на алуминиумски прозорци

Стегање на куќиште, лизгачки и термички изолирани прозорски рамки.

Производство на алуминиумски врати

Аголна монтажа на влезни врати, балконски врати, огноотпорни алуминиумски врати и внатрешни алуминиумски рамки на вратите.

Ѕид за завеса и профили на згради

Стегање на аголот од 90° на алуминиумски облоги, трансоми и фасадни профили.

Производство со голем обем

Се користи во фабрики за средни и големи алуминиумски врати и прозорци каде завршувањето на четири агли во еден циклус го намалува времето на обработка по рамка и поддржува поголемо дневно производство.

Производител и гаранција

Shandong Lebulang Precision Machinery Co., Ltd., која работи како Lebulang Machine, произведува опрема за обработка на прозори и врати од алуминиум и ПВЦ во својата фабрика во Џинан од 1996 година. Компанијата управува со истражување и развој, обработка, монтажа, тестирање и продажба во куќата. НаЦПУ машина за стегање на аголот со четири главие изграден според овој интегриран систем и се испорачува фабрички директно со CE и ISO 9001 сертификат. Една година гаранција ја покрива главната структура. Вклучена е далечинска техничка поддршка, вклучувајќи видео дијагноза и упатства за работа. Резервните делови како што се ножевите за стегање, заптивките и елементите на филтерот се складирани и може да се нарачаат посебно. Инсталирањето и пуштањето во работа на лице место може да се организираат со дополнителни трошоци.

Најчесто поставувани прашања

П1: Што значи CLM4S?

О: CNC аголна машина серво со 4 глави. „4“ се однесува на четирите независни глави за стегање.

П2: Која е максималната големина на рамката со која машината може да се справи?

О: Стандардната конфигурација се справува со рамки до 1800 mm високи и 3000 mm широк. За време на нарачката може да се разговара за нестандардни големини.

П3: Дали машината е тешка за работа за нови работници?

О: Работата е преку екран на допир со зачувани програми за рамки. Обезбедени се прирачник на англиски јазик и видео обука. Повеќето оператори ја учат дневната рутина во рок од еден до два работни дена.

П4: Какви видови на плаќање и услови за испорака се достапни?

О: Плаќањето може да се изврши со T/T или L/C во главните валути вклучувајќи USD, EUR и GBP. Стандардните услови за испорака се ФОБ Кингдао или Џинан. CFR, CIF и EXW се исто така прифатени во зависност од дестинацијата на пратката.

П5: Може ли алатот за стегање да се прилагоди за одредени профили?

О: Да, ножевите за стегање може да се обработат за да одговараат на пресекот на профилот на клиентот. Потребен е примерок од профил или цртеж за време на процесот на нарачка за да се произведе точниот сет на алатки.
